Описание товара Troyka Mini IO

Troyka Mini IO

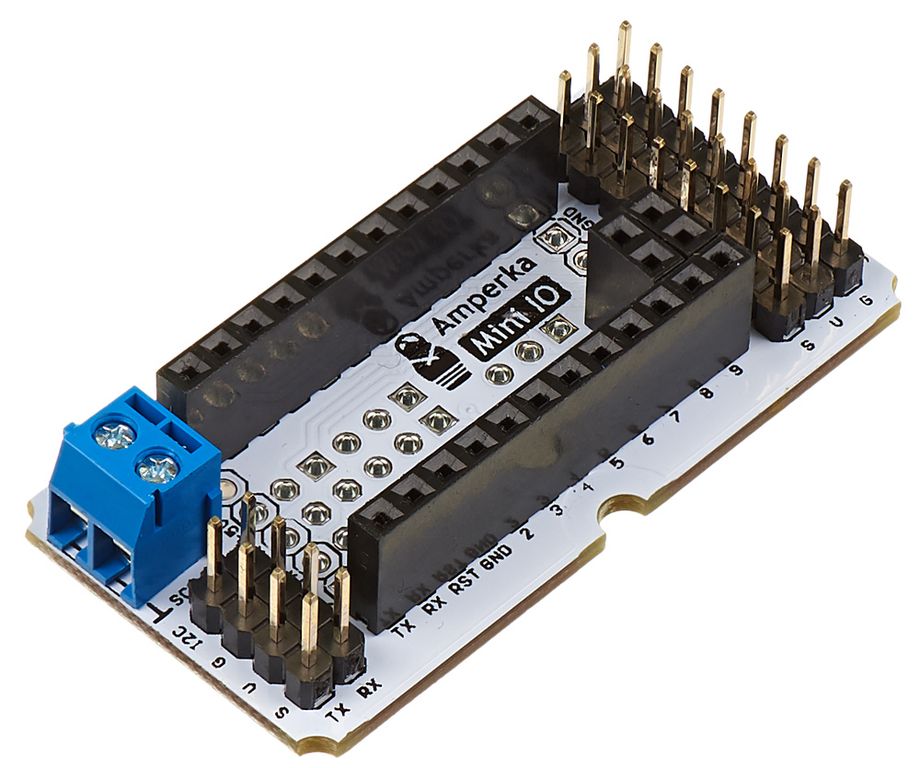

Troyka Mini IO — это плата расширения, которая поможет подключить до десяти простых Troyka-модулей к компактному контроллеру Iskra Mini.

Забудьте о пайке и прототипировании на макетных платах. Проекты собираются за считанные минуты — соедините модули с платой трёхпроводными шлейфами, подключите питание к клеммам — ваше устройство готово к работе.

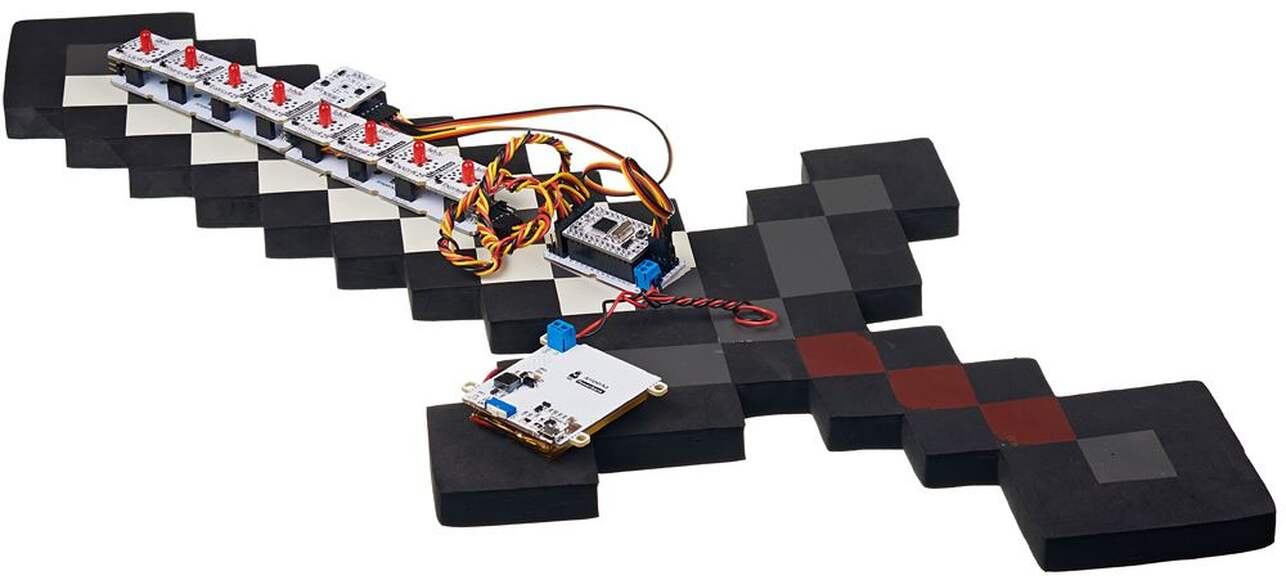

Troyka Mini IO с управляющей платой без проблем поместится даже в миниатюрном корпусе.

Распиновка

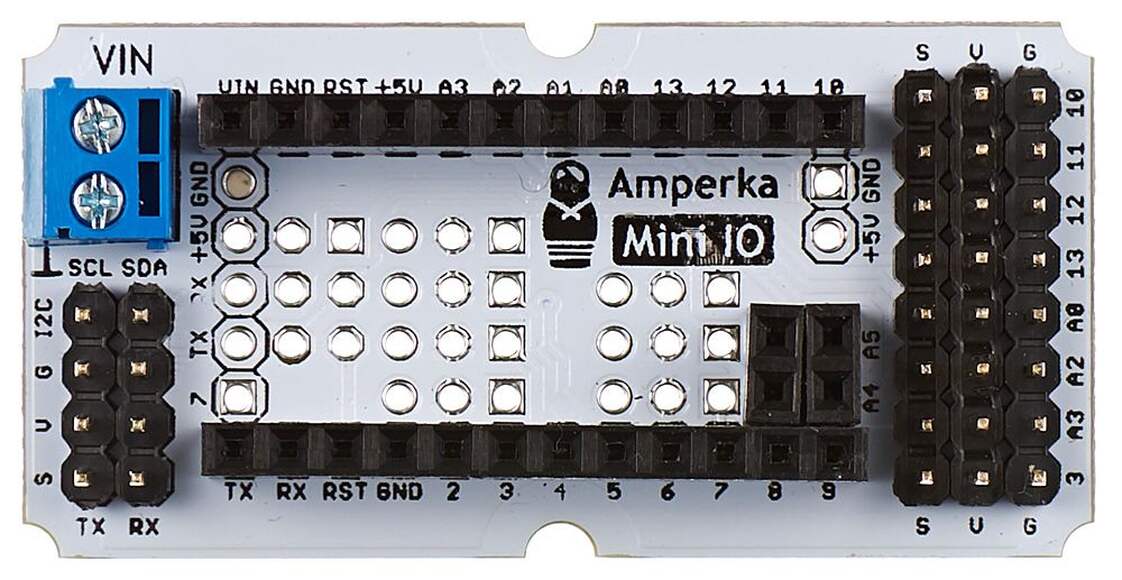

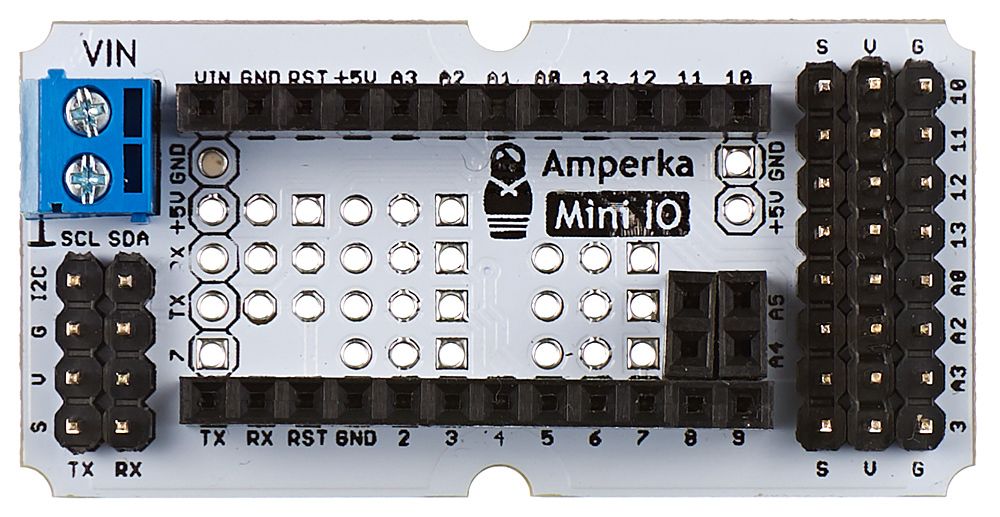

На правой части модуля установлены тройки контактов «S-V-G». Они соединены с линиями управляющей платы следующим образом:

сигнал (S) — с соответствующим цифровым или аналоговым пином;

питание (V) — с рабочим напряжением;

земля (G) — с землёй.

Здесь собраны восемь групп пинов — три аналоговых и пять цифровых. Три из пяти цифровых пинов поддерживают ШИМ. Через пины с 10 по 13 подключаются модули с интерфейсом SPI. Пин 3 поддерживает работу с прерываниями.

Слева отдельными группами мы вывели интерфейсы I²C (SDA/SCL) и пины Serial-порта.

Для подключения питания мы предусмотрели винтовые клеммы. Плюсовой контакт обозначен надписью VIN, минус — знаком ?.

Монтажная площадка

В большинстве компактных проектов используется небольшое количество периферии. Поставив во главу угла миниатюрность, мы вывели на Troyka-разъёмы только самое необходимое. «Из коробки» вы сможете использовать десять групп пинов.

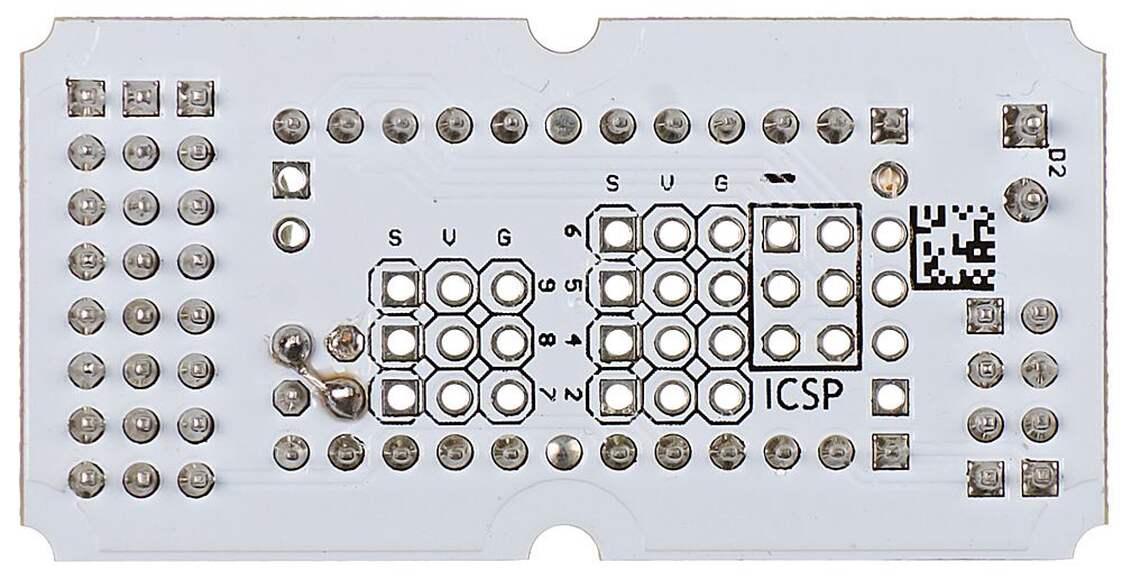

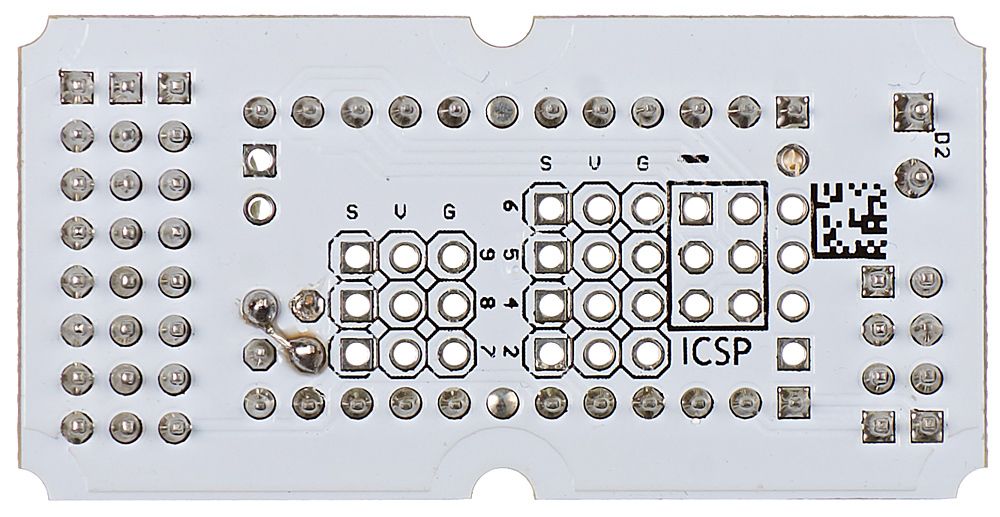

Если этого количества не хватит для вашего проекта — не беда. В центре модуля мы предусмотрели лужёные отверстия для самостоятельной распайки Troyka-контактов к пинам 2 и c 4 по 9.

Ещё мы вывели контакты для распайки ICSP-разъёма. Подключите к нему программатор для быстрой прошивки плат.
