Описание товара TV-выход (Troyka модуль)

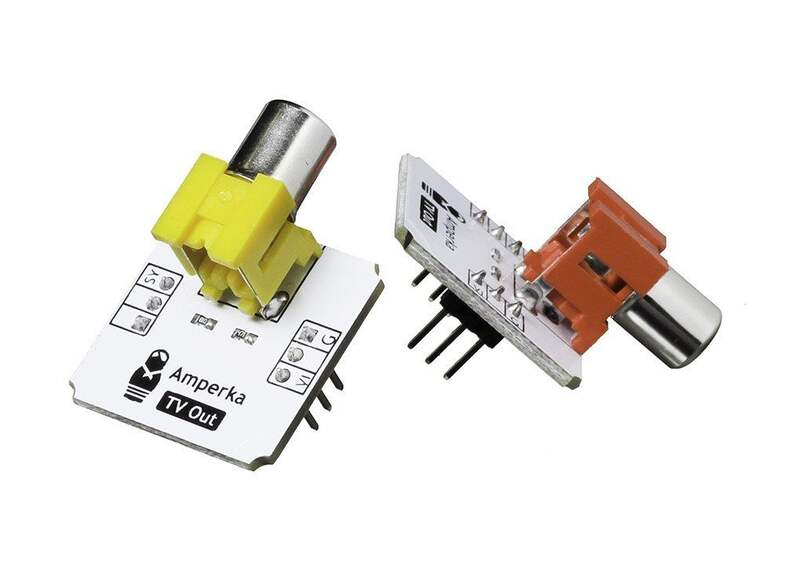

TV-выход (Troyka модуль)
Подарите вторую жизнь старому телевизору — соберите креативный и аутентичный дисплей для ретро проекта. Модуль TV-out подружит прошлое с настоящим и выжмет из Arduino композитный видеосигнал.
Возможностей Arduino Uno хватает для простых видеоигр — понга, змейки или Space Invaders. Старой доброй классике, которой достаточно разрешения 128×96.
На модуле распаяна обвязка для согласования двух сигналов с микроконтроллера (Sync и Video) и объединений их в композитный сигнал формата PAL. К телевизору модуль подключается одним проводам с разъёмом RCA, который в быту часто называют «тюльпаном».
Подключение и настройка
Модуль подключается двумя трёхпроводными шлейфами.

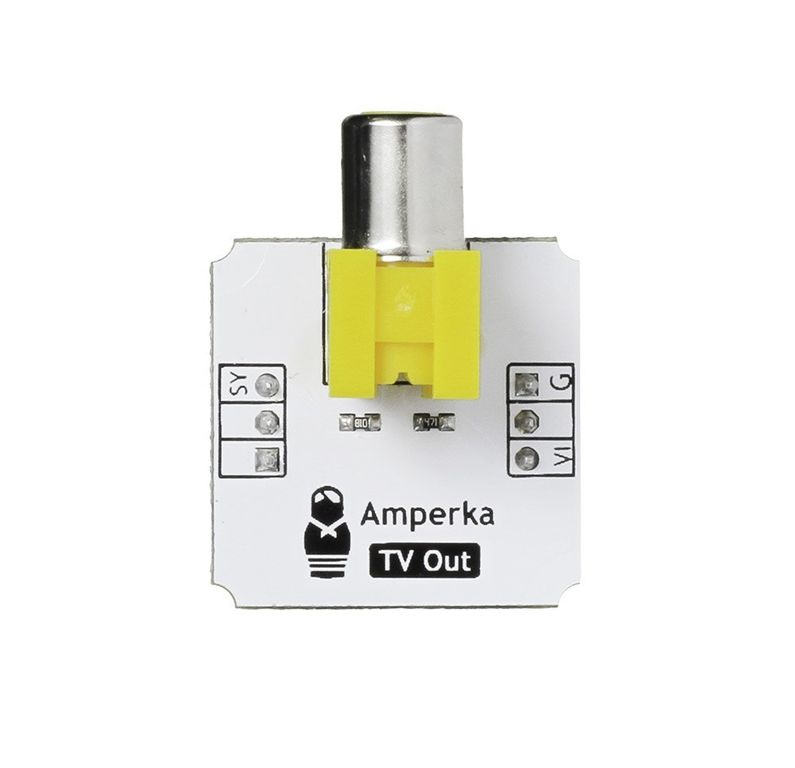

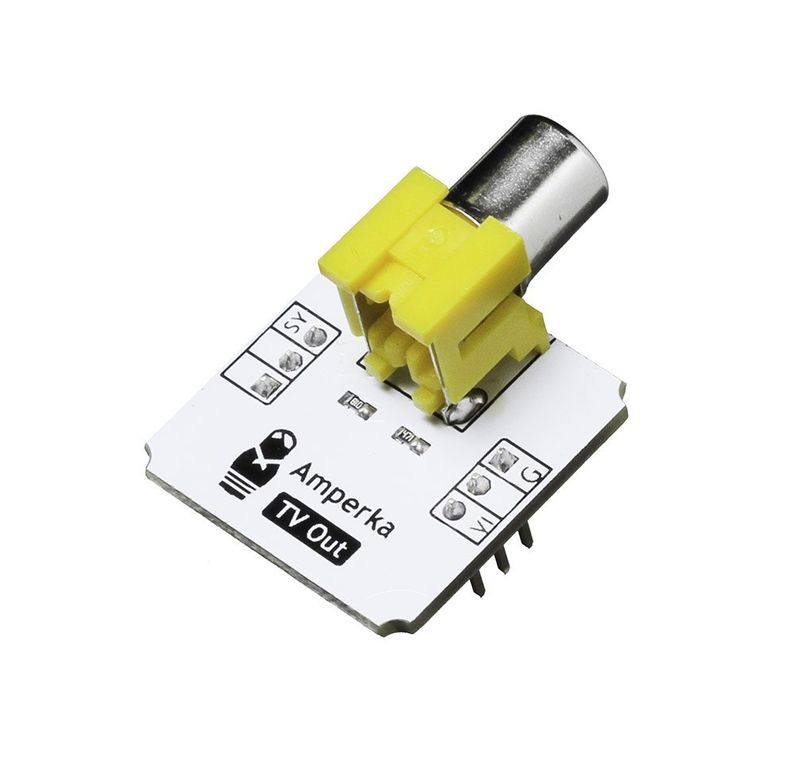

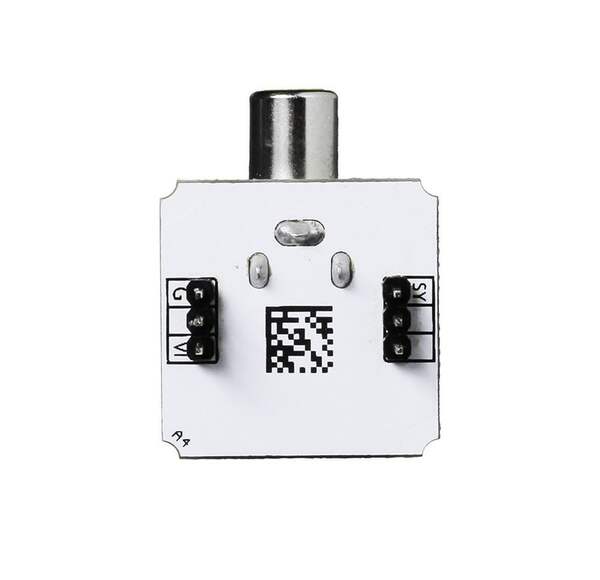

Нижняя тройка ног используется для подключения земли и пина видео.
- контакт VI — пин видео (строковый сигнал яркости). Подключите к цифровому пину микроконтроллера;
- контакт G — к земле.
В верхней тройке используются всего одна нога:
- контакт SY — пин кадровой синхронизации. Подключите к цифровому микроконтроллера.
К Arduino модуль удобно подключать через Troyka Shield. Шлейфы для подключения включены в комплект.
Для отрисовки графики используйте библиотеку TvOut для Arduino. Она скрывает в себе все тонкости протокола и синхронизации.
Внимание! Библиотека завязана на тайминги плат, поэтому вы не сможете выбирать номера пинов. Подключайте модуль только к указанным в таблице пинам.
| Управляющая платформа | Sync | Video | Audio |
|---|---|---|---|
| Arduino Uno | 9 | 7 | 11 |
| Arduino Leonardo / Iskra Neo | 9 | 8 | 11 |
| Arduino Mega | 11 | 29 | 10 |
Комплектация
- 1× Плата-модуль
- 2× Трёхпроводных шлейфа
Характеристики
- Напряжение питания: 5 В
- Выходной интерфейс: аналоговый видеосигнал форматов PAL или NTSC
- Габариты: 25,4×25,4 мм
