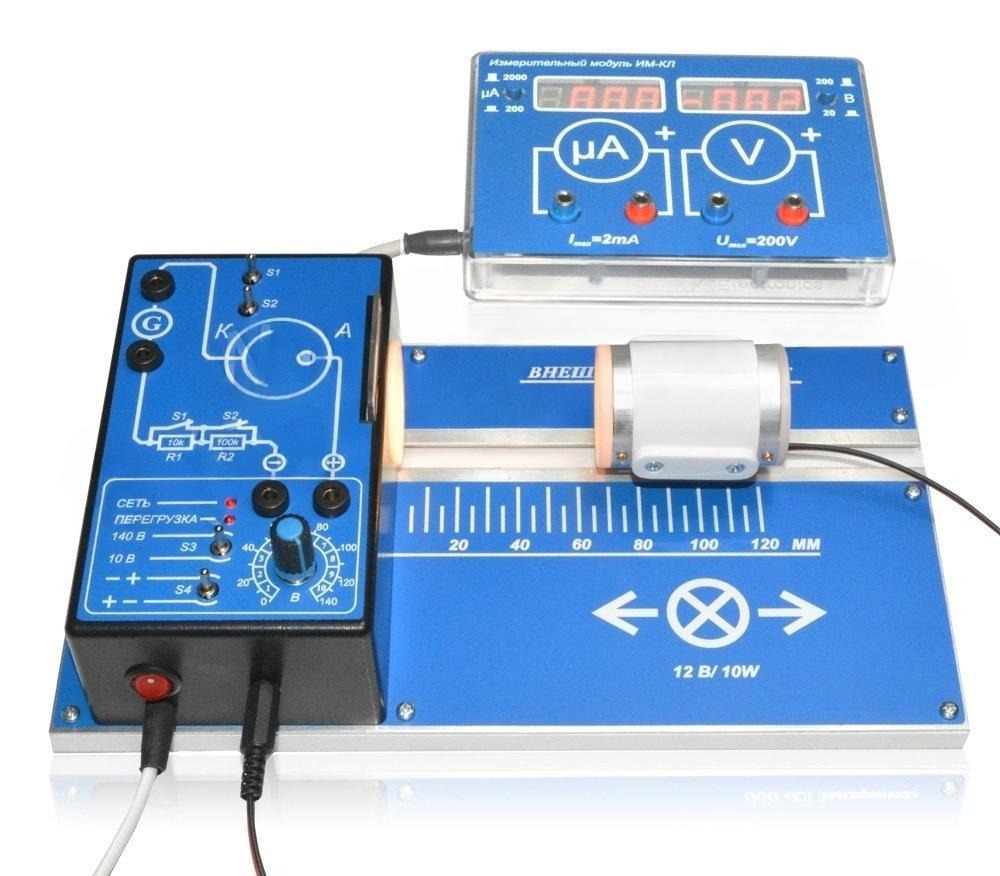

2.14.106. Установка для изучения фотоэффекта (838-Приказ)

Описание товара 2.14.106. Установка для изучения фотоэффекта (838-Приказ)

Назначение: Комплект предназначен для изучения явления внешнего фотоэффекта при проведении демонстраций, лабораторных работ и практикума. Габариты упаковки (ШхВхГ), мм: 310x100х230. Вес, кг: 1,8.

Перечень демонстраций:

• Существование внешнего фотоэффекта.


• Вольтамперная характеристика фотоэлемента.


• Зависимость тока насыщения от интенсивности света.


• Нулевой ток фотоэлемента.


• Обратная вольтамперная характеристика фотоэлемента.


• Спектры излучения источника света со светофильтрами.


• Красная граница фотоэффекта.


• Зависимость кинетической энергии электронов от частоты света.


• Зависимость кинетической энергии электронов от интенсивности света.


• Задерживающая разность потенциалов.


• Определение постоянной Планка.

Технические параметры ВФД-КЛ:

• Напряжение 1 АНОД, В: 0...140.


• Защита по току потребления, мкА: 500.


• Напряжение 2 АНОД, В: 0...10.


• Ток Анод-КАТОД, мкА: до 500.


• Смена полярности напряжения питания фотоэлемента.


• Напряжение питания В/Гц:220/50.


• Магнитное крепление планшета.


• Размер магнитного планшета, мм: 280х160.

Технические параметры измерительного модуля, ИМ-КЛ:

• Два светодиодных индикатора по 3,5 разряда.


• Микроамперметр с двумя пределами измерения: 1. 2000 мкА, разрешение 1 мкА; 2. 200 мкА, разрешение 0,1 мкА.


• Вольтметр с двумя пределами измерения: 1. 200 В, разрешение 0,1 В; 2. 20 В, разрешение 0,01 В.


• Магнитное крепление планшета.


• Источник питания В: 220/2х10.

Комплект поставки:

• Магнитный планшет "Внешний фотоэффект" с блоком питания.


• Источник Света (MR11), В/Вт: 12/10.


• Измерительный модуль, ИМ-КЛ.


• Набор светофильтров (красный,желтый, зеленый, синий), шт: 4.


• Набор проводов, шт: 4.


• Методическая документация.


• Упаковочная тара.
