Описание товара Лабораторная установка "Исследование затухающих колебаний в колебательном контуре"

Лабораторная установка "Исследование затухающих колебаний в колебательном контуре"

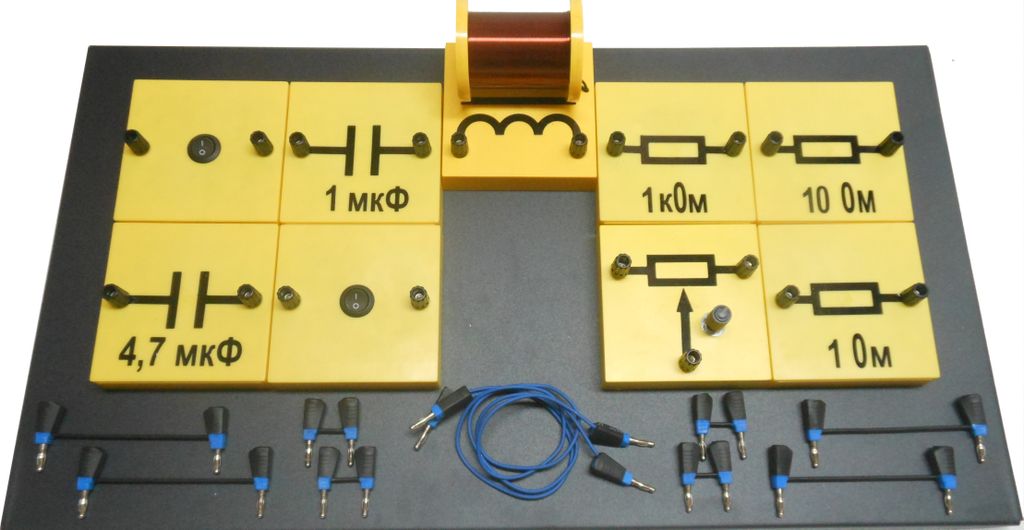

Лабораторная установка включает:

- Настольный металлический стенд - 1 шт.
- Конденсатор 4.7 мкФ  - 1 шт.
- Конденсатор 1 мкФ - 1 шт.
- Резистор 1 Ом  - 1 шт.
- Резистор 10 Ом - 1 шт.
- Резистор 1 кОм - 1 шт.
- Резистор переменный 470 Ом - 1 шт.
- Катушка индуктивности - 1 шт.
- Кнопочный выключатель - 2 шт.
- Комплект элементов для составления электрической цепи - 1 шт.
- Цифровой датчик напряжения осциллографический - 1 шт.
- Источник питания (сетевой адаптер) - 1 шт.
- Программное обеспечение.

Установка смонтирована на настольном стенде. Стенд изготовлен из стали и имеет порошковое покрытие.

Электрическая цепь, представляющая собой последовательный колебательный контур и цепь зарядки конденсатора, собирается на металлическом стенде из элементов, смонтированных внутри закрытых со всех сторон пластиковых боксов с соответствующими обозначениями на верхней поверхности и магнитами на нижней поверхности. При выполнении работы для изменения параметров колебательного контура часть элементов легко заменяется. Элементы схемы, взаимное расположение которых не изменяется в процессе работы, соединены между собой короткими жесткими соединителями, обеспечивающими механическую жесткость собранной схемы и установку боксов с элементами схемы вплотную друг к другу. Цвет жестких соединителей совпадает с цветом обозначений выводов элементов для единого восприятия собранной электрической цепи.

Зарядка конденсатора, входящего в колебательный контур, осуществляется от источника питания - сетевого адаптера. Наличие в цепи двух кнопочных выключателей обеспечивает отключение конденсатора от источника питания на время разрядки его через элементы контура. Измерение напряжений на элементах колебательного контура осуществляется с помощью цифрового датчика напряжения.

Разноплановые по характеру задачи данной темы на программном уровне решаются в рамках не менее 4-х компьютерных сценариев получения и обработки данных, обеспечивающих обработку результатов в таблицах и построение необходимых графиков с использованием меню, позволяющего выбирать теоретическую функцию для аппроксимации экспериментальных точек.

Основные технические характеристики:

- Габариты установки - не менее 780х370х200мм.
- Индуктивность катушки - не менее 7 мГн,
- Сопротивление катушки - не более 2.2 Ом,
- Напряжение питания электрической цепи - не более   42 В.

Цифровой осциллографический датчик:

1. Корпус из ударопрочного пластика;
2. Габариты - не более 120х60х30мм.;
3. Количество каналов - не менее 2;
4. Количество диапазонов - не менее 4;
5. Максимальный диапазон измеряемых напряжений: от -100 до +100 В;
6. Частота оцифровки сигнала - не менее 100 кГц/канал;
7. Напряжение питания датчика - 5В (USB).
