Описание товара Текстовый дисплей 16*2 (Troyka-модуль)

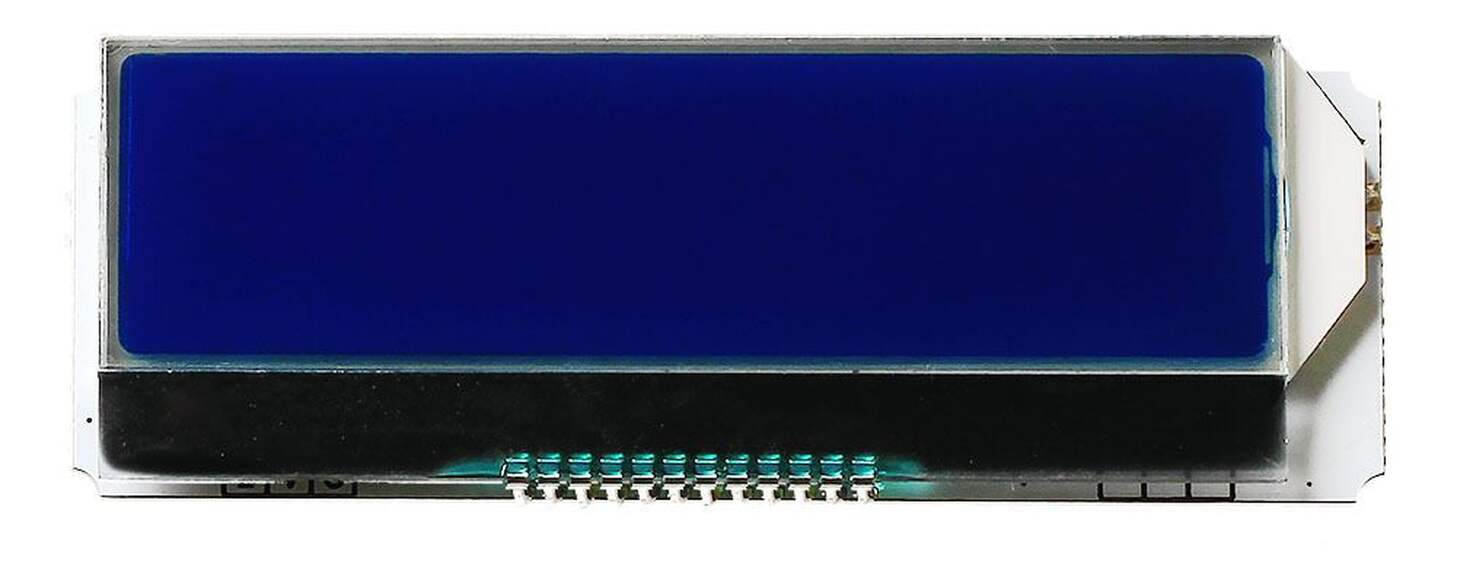

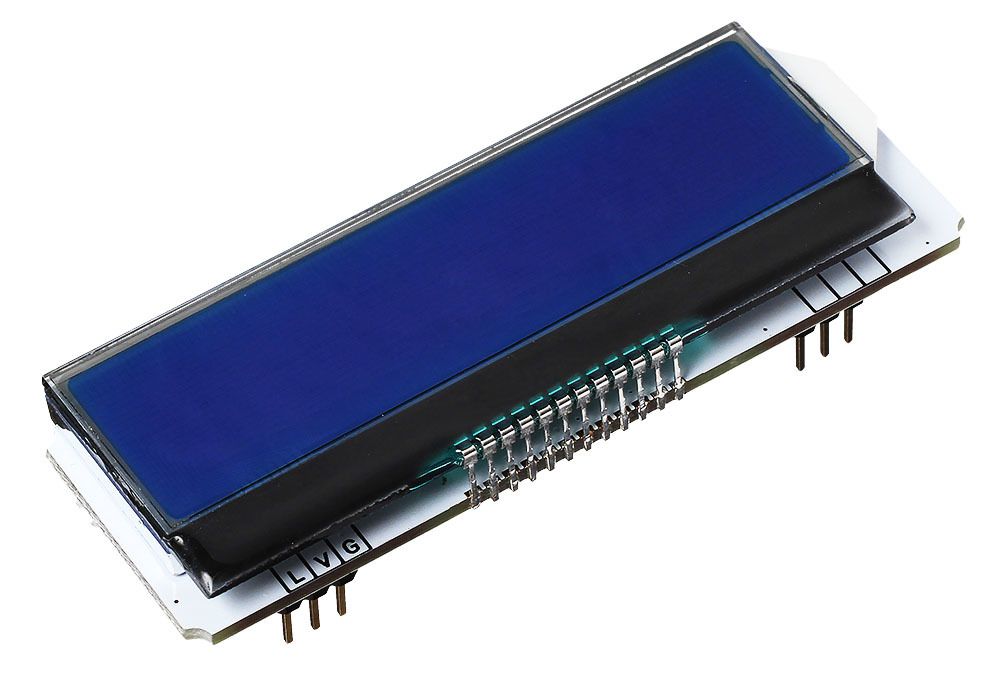

Текстовый дисплей 16*2 (Troyka-модуль)

Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров с домашней метеостанции, следить за процессом приготовления капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.

Начинка

Основой индикатора является жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей. Матрица дисплея подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.

Так как LCD-матрица сама по себе не излучает свет, в корпус дисплейного модуля встроена LED-подсветка.

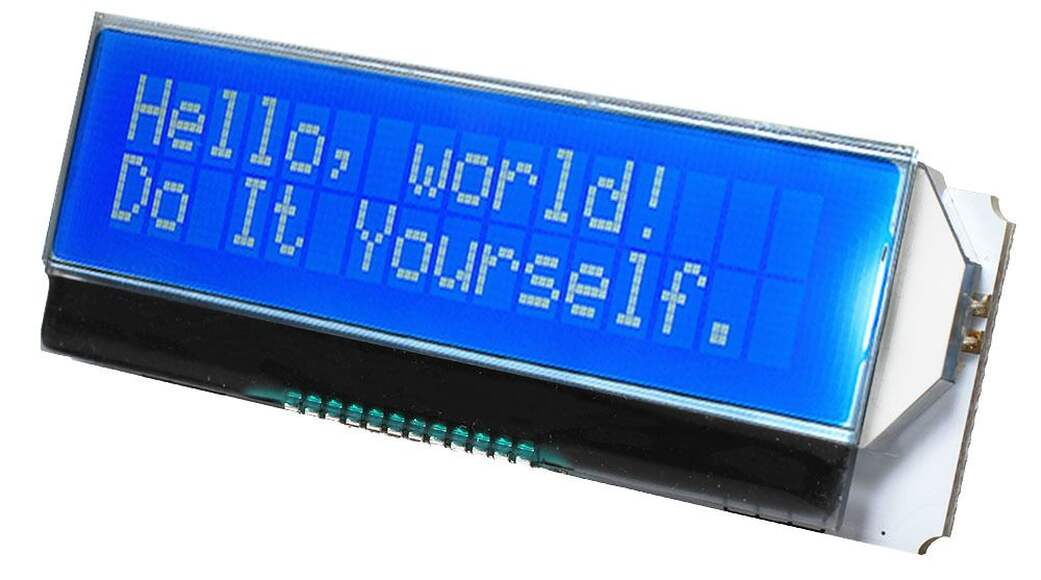

Что можно вывести

Дисплей умеет отображать все строчные и прописные буквы латинского алфафита, а также типографские символы. Для любителей экзотики есть возможность создавать собстенные иконки.

Подключение

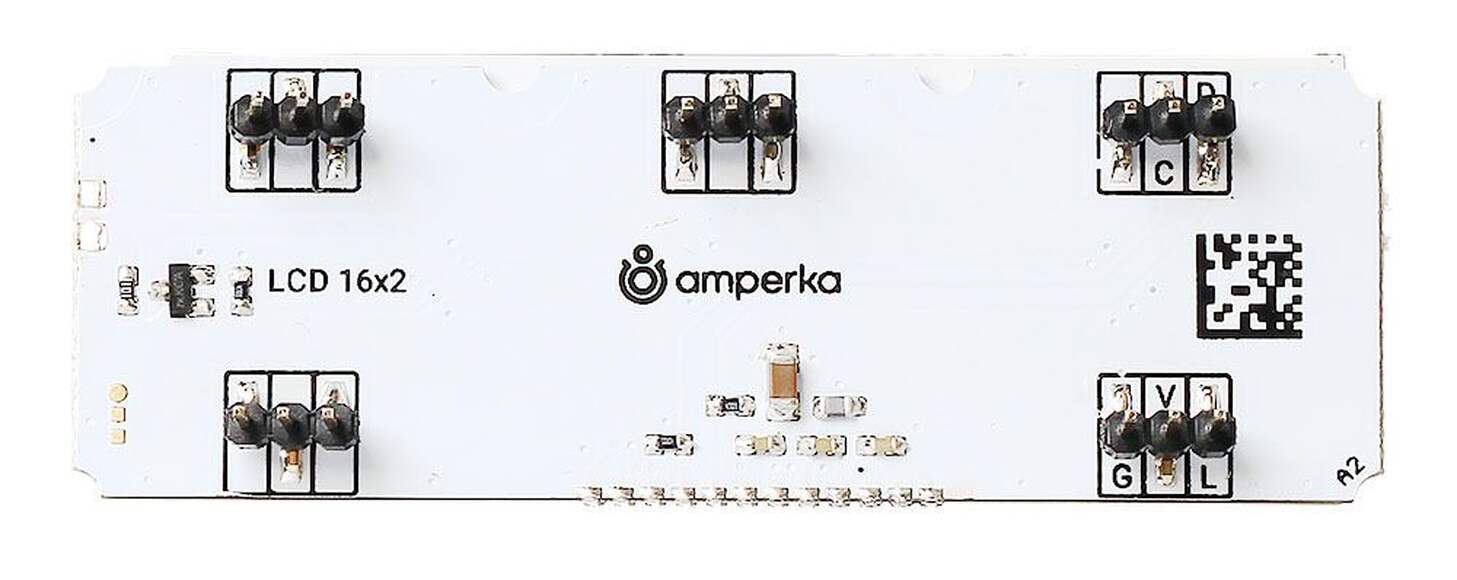

На модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надёжной фиксации платы.

Нижняя группа

• Сигнальный (L) — пин управления подсветкой дисплея. Подключите к цифровому пину микроконтроллера;


• Питание (V) — соедините с рабочим напряжением микроконтроллера;


• Земля (G) — соедините с пином GND микроконтроллера.

Верхняя группа

• Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера;


• Сигнальный (C) — пин тактирования шины I²C. Подключите к пину SCL микроконтроллера.

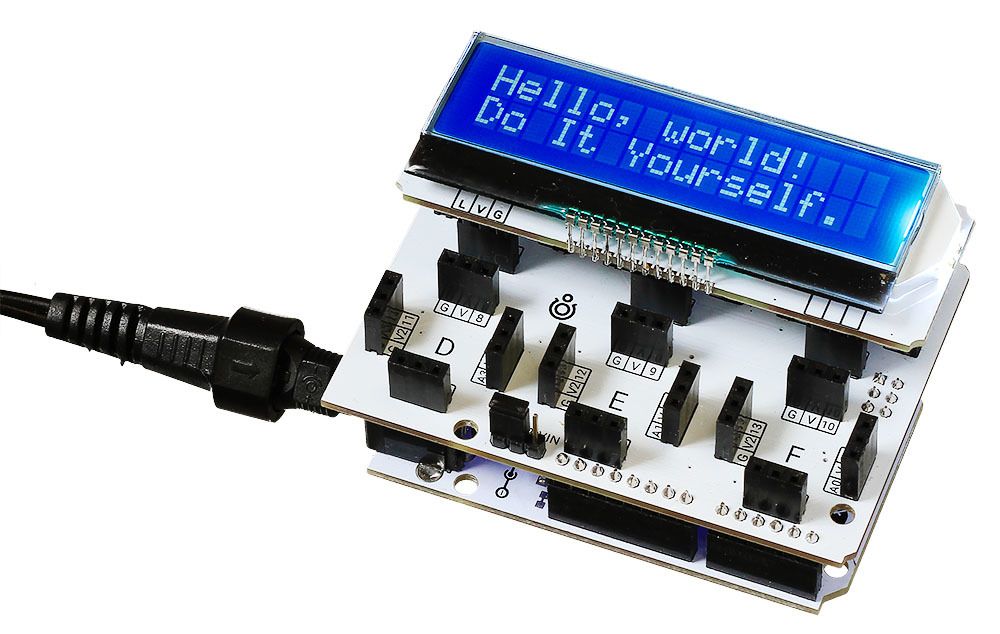

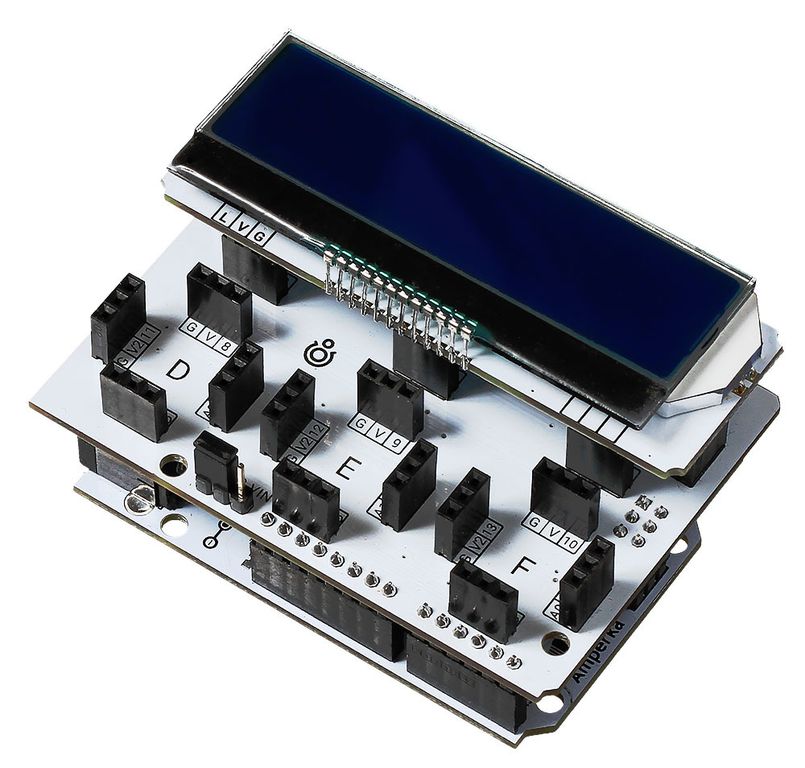

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.

Программирование

На аппаратном уровне дисплей общается с управляющей электроникой по шине I²C.

Но не переживайте о битах и байтах: используйте нашу техническую документацию и библиотеки. На выходе общение с модулем чуть сложнее мигания светодиодом.

Комплектация

• 1× Дисплейный модуль


• 2× Трёхпроводной шлейф

Характеристики

• Тип дисплея: текстовый


• Цвет: монохромный


• Технология: LCD (Liquid Crystal Display)


• Индикация: две строки по 16 символов


• Драйвера матрицы: ST7032


• Интерфейс: I²C


• Адрес модуля: 0x3E


• Тип подсветки: LED


• Цвет подсветки: синий


• Цвет символов: белый


• Напряжение питания: 3,3–5 В


• Габариты: 76,2×25,4 мм
