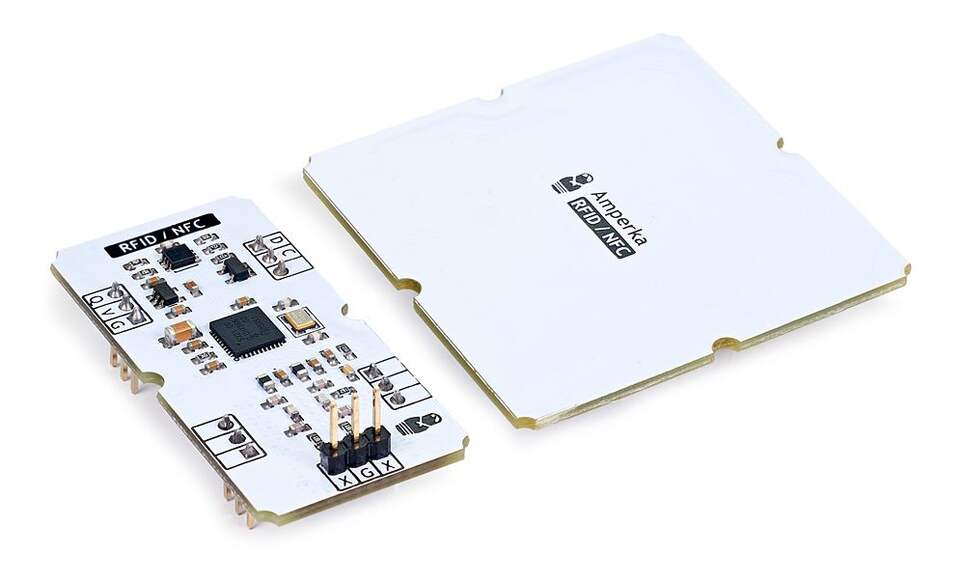

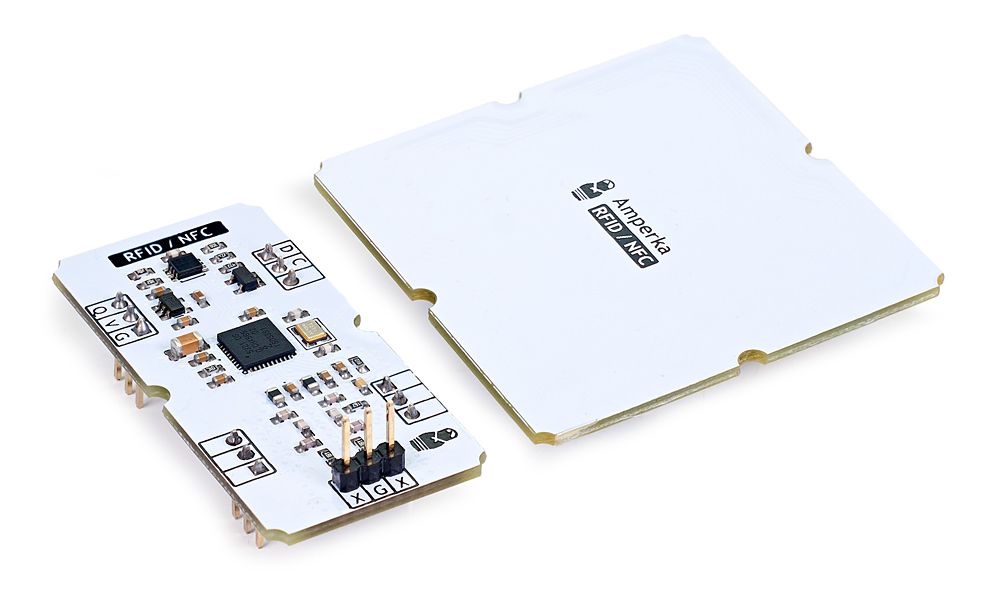

Сканер RFID/NFC 13,56 МГц (Troyka-модуль)

Модуль пригодится при создании умного дома, в проектах автоматизации магазинов и складов, повысит точность позиционирования роботов.

Сканер не только считывает и записывает информацию RFID-карт и меток, но и обменивается данными с другими устройствами, поддерживающими технологию NFC (Near Field Communication). А значит, ваш смартфон или планшет станет частью нового проекта.

Модуль работает с картами Mifare и картами общественного транспорта (Тройка, Стрелка и другие). Сканер поддерживает протоколы ISO14443 Type A/B.

Плата построена на базе микросхемы NXP PN532 и обладает выносной антенной.

Подключение

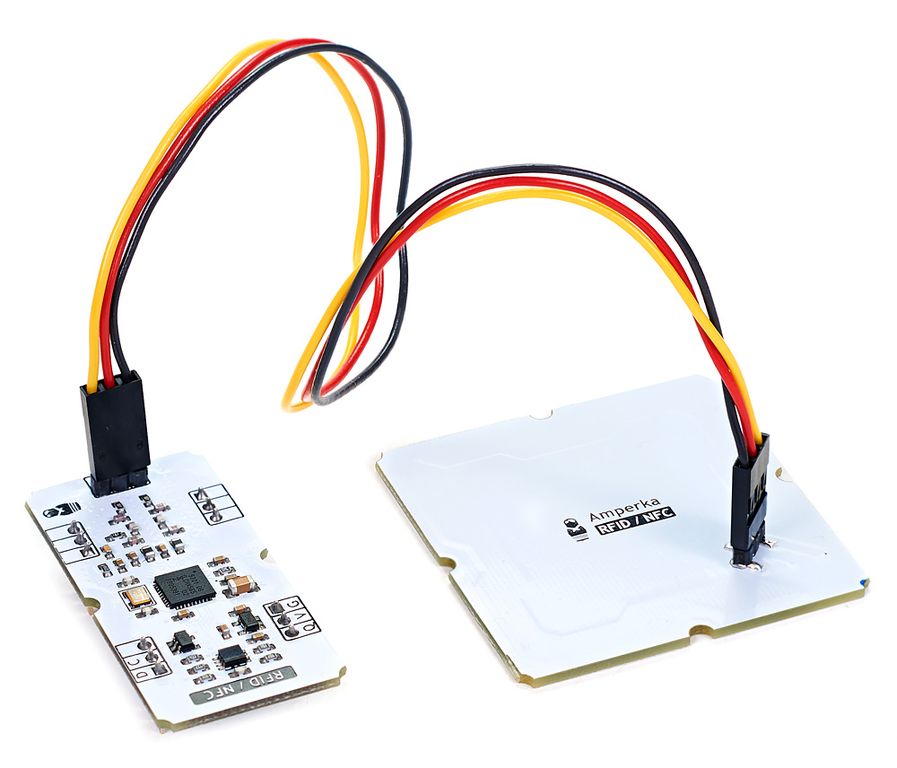

NFC-сканер состоит из приёмопередатчика и антенны. Модуль-приёмник построен на микросхеме PN532 — трансивере для бесконтактной связи на частоте 13,56 МГц. Антенна используется для наведения электромагнитного поля и получения информации от меток. Она соединется с приёмопередатчиком трёхпроводным шлейфом. Полярность подключения не имеет значения.

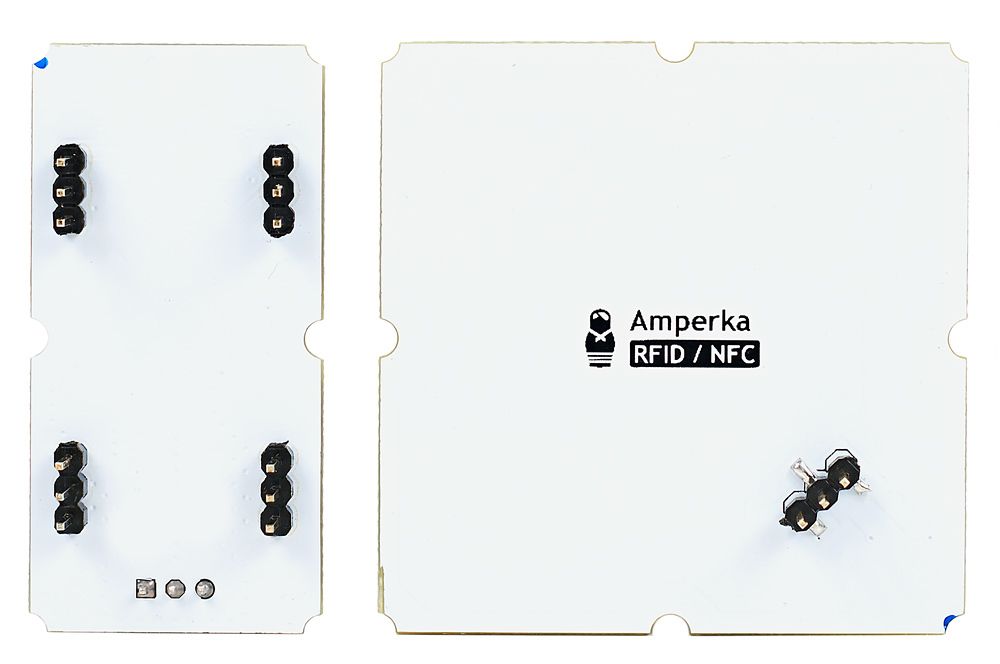

Сканер NFC общается с контроллерами через шину I²C с дополнительным пином IRQ. Для подключения на модуле выведено четыре группы Troyka-контактов: две используются для питания и обмена данных, ещё две нужны для надёжной фиксации платы в Slot-платформах.

Верхняя группа

• Сигнальный (D) — подключается к линии SDA для передачи данных по интерфейсу I²C.


• Сигнальный (C) — подключается к линии тактирования SCL интерфейса I²C.

Нижняя группа

• Сигнальный (IRQ) — пин прерывания, который подключается к цифровому входу микроконтроллера.


• Питание (V) — линия питания.


• Земля (G) — общая земля.

Модуль и выносная антенна красиво и аккуратно крепятся на панели #структора винтами М3. Для подключения к Arduino или Iskra рекомендуем использовать Troyka Shield.

Возьмите Troyka Slot Shield и соберите готовое устройство без лишних проводов.

Программирование

Для работы сканера NFC с Iskra JS мы подготовили библиотеку. А для подключения к Arduino вам понадобятся две библиотеки Adafruit: управление чипом PN532 и библиотека интерфейсов.

Комплектация

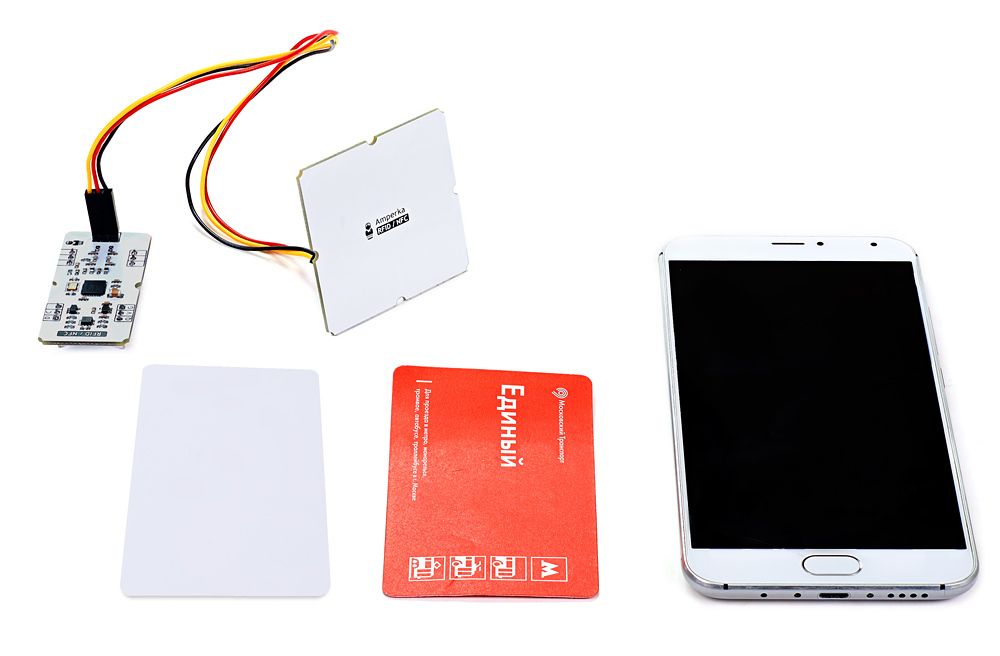

• 1× Модуль-приёмник


• 1× Модуль антенны


• 3× Трёхпроводной шлейф

Характеристики

• NFC-чип: NXP PN532


• Расстояние срабатывания: до 5 см


• Напряжение питания: 3,3–5 В


• Потребляемый ток: 100–150 мА


• Интерфейс: I²C


• Габариты модуля: 50,8×25,4 мм


• Габариты антенны: 50,8×50,8 мм
