Описание товара Датчик кислотности жидкости (Troyka-модуль)

Датчик кислотности жидкости (Troyka-модуль)

Надоело возиться с лакмусовыми бумажками в попытках определить pH-показатель раствора? Измеряйте кислотность жидкостей на Arduino с помощью электронного pH-метра в виде Troyka-модуля с погружным щупом. Он поможет создать комфортную среду для рыбок в аквариуме, приготовить питательный раствор для гидропонной системы выращивания растений, сделать домашний сок или квасное сусло.

Довольно часто pH-метр используется в паре с солемером — такой тандем позволяет контролировать не только кислотность среды, но и концентрацию растворённых солей в воде.

Принцип работы

Водородный показатель pH (лат. potentia Hydrogenii) — мера кислотности, которая отражает концентрацию ионов водорода в жидкости. Различают три степени кислотности водных растворов:

• pH<7 — кислотная среда;


• pH=7 — нейтральная среда;


• pH>7 — щелочная среда.

Для измерения pH-показателя используют систему электродов, которые помещаются в раствор: по возникающей между ними ЭДС можно определить активность ионов водорода в жидкости. На этом эффекте основан принцип работы электронных датчиков кислотности.

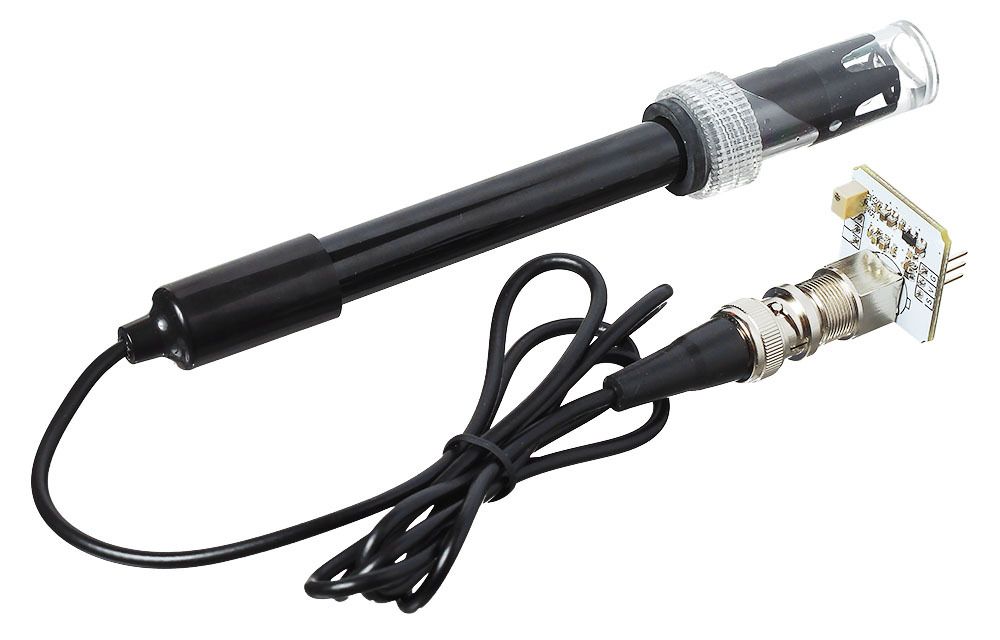

pH-метр состоит из двух частей: выносного щупа для измерений и датчика в виде Troyka-модуля, который занимается фильтрацией и усилением сигнала. Чтобы начать измерения кислотности раствора, достаточно погрузить в него измерительный щуп, и примерно через минуту можно снимать стабильные показания.

Для точных измерений нужно периодически проводить калибровку pH-метра. Для этого удобно пользоваться буферным раствором с эталонной кислотностью pH=7,0, который залит в колпачке для хранения щупа. Не выливайте калибровочный раствор — он вам ещё пригодится!

Питание

pH-метр питается напряжением 3,3–5 В и потребляет ток до 25 мА. Выходной сигнал датчика — аналоговое напряжение в диапазоне от 0 до 0,8 Vcc.

Подключение

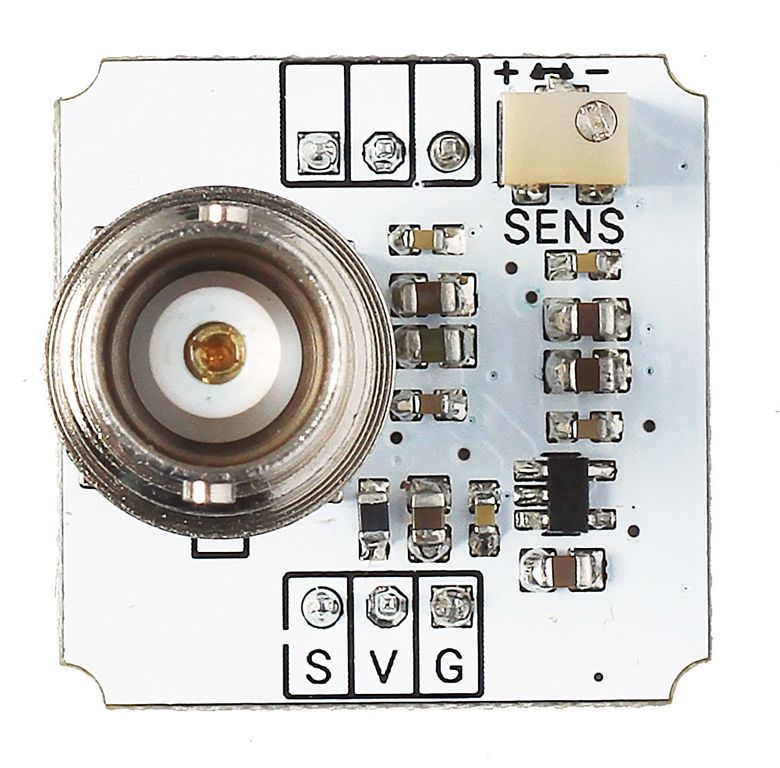

Выносной щуп подключается к измерительному модулю через разъём BNC. Датчик кислотности подключается к управляющей электронике через трёхпроводной интерфейс.

• S — сигнал датчика, подключаемый к аналоговому входу управляющей платы.


• V — питание сенсора (3,3–5 В).


• G — общая земля.

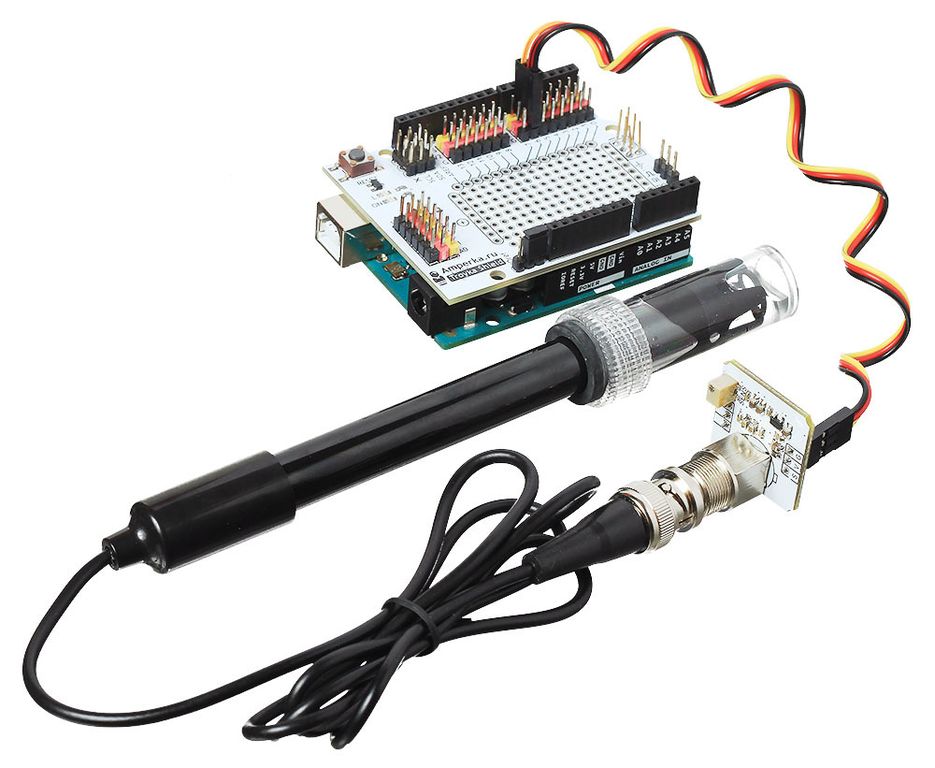

Датчик входит в экосистему Troyka, которая позволяет подключать модули через плату расширения Troyka Shield аккуратными шлейфами без торчащих проводов. А если использовать Troyka Slot Shield, вы сможете обойтись вовсе без проводов.

В случае с Raspberry Pi вам понадобится плата расширения Troyka Cap, оснащённая встроенным АЦП для работы с аналоговыми датчиками.

Комплектация

• 1× Датчик кислотности жидкости (Troyka-модуль)


• 1× Погружной щуп с буферным раствором pH=7,0


• 1× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 3,3–5 В


• Потребляемый ток: до 25 мА


• Сигнал датчика: аналоговый


• Диапазон выходного сигнала:



  • При питании 5 В: 0–4 В


  • При питании 3,3 В: 0–2,6 В






• Диапазон измерений: 0–14 pH


• Точность измерений: ±0,1 pH (при 25 °C)


• Длина кабеля щупа: 0,9 м


• Размеры модуля: 25,4×25,4×39,1 мм


• Размеры щупа: 143,7×19,5×19,5 мм
