Аналоговый термометр (Troyka-модуль)

Нужен самый простой способ измерить температуру окружающей среды? Воспользуйтесь термометром из линейки Troyka-модулей. С ним очень просто работать, вам не придётся возиться с пайкой и мелкими компонентами на макетке — всё уже готово.

Этот датчик температуры можно использовать для измерения температуры воздуха. Если предварительно позаботиться о электрической изоляции модуля, то можно его использовать для измерения температуры воды или масла.

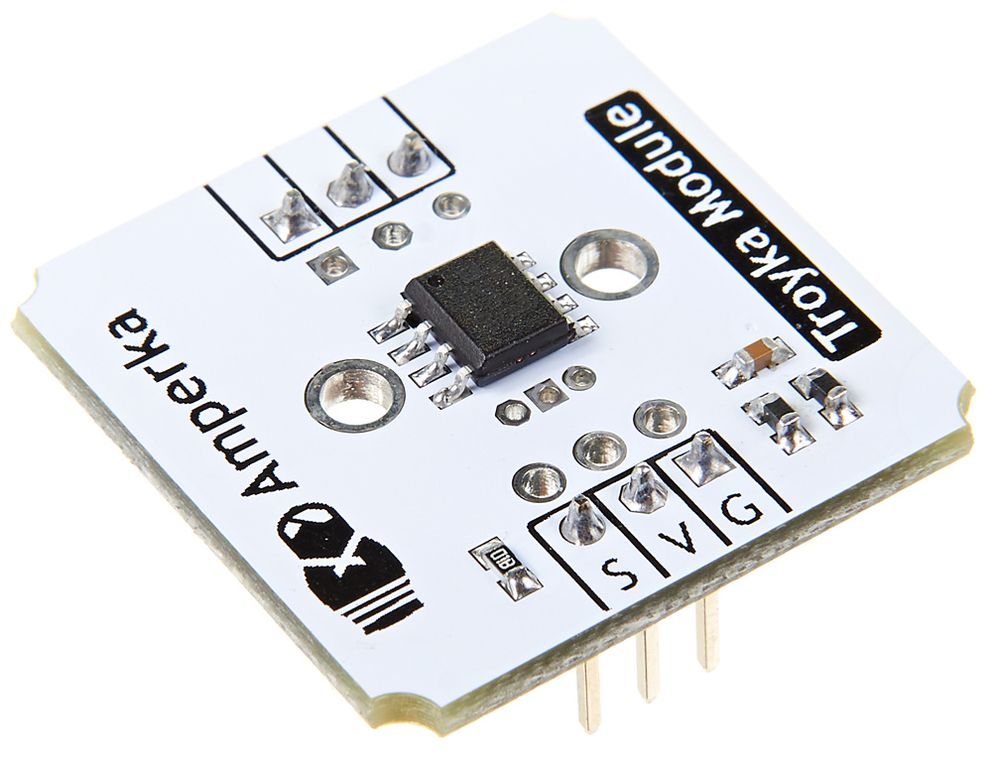

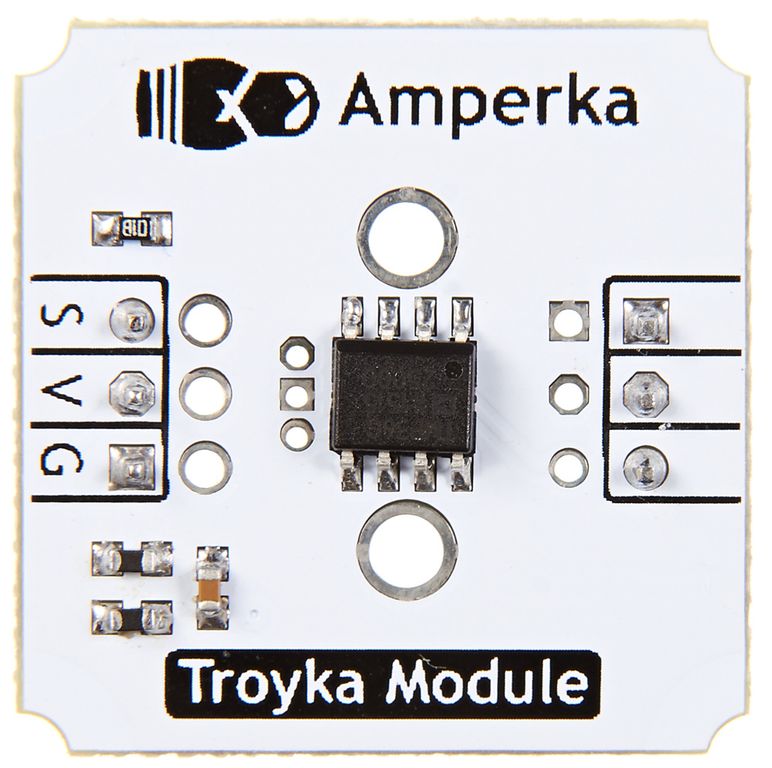

Модуль выполнен на основе микросхемы TMP36. Он работает в диапазоне температур от −40 °C до +125 °C.

Модуль из серии Troyka Module можно красиво разместить на лицевой панели вашего устройства, прикрутив его винтами М3.

Подключение

Выходным результатом работы сенсора является аналоговый сигнал, с уровнем напряжения прямо пропорциональным температуре, с шагом 10 мВ/°C. Благодаря этому перевести считанный сигнал в градусы на микроконтроллере крайне просто.

Датчик подключается к управляющей электронике через 3 провода. При подключении к Arduino будет крайне удобно использовать Troyka Shield. Шлейф для подключения включён в комплект.

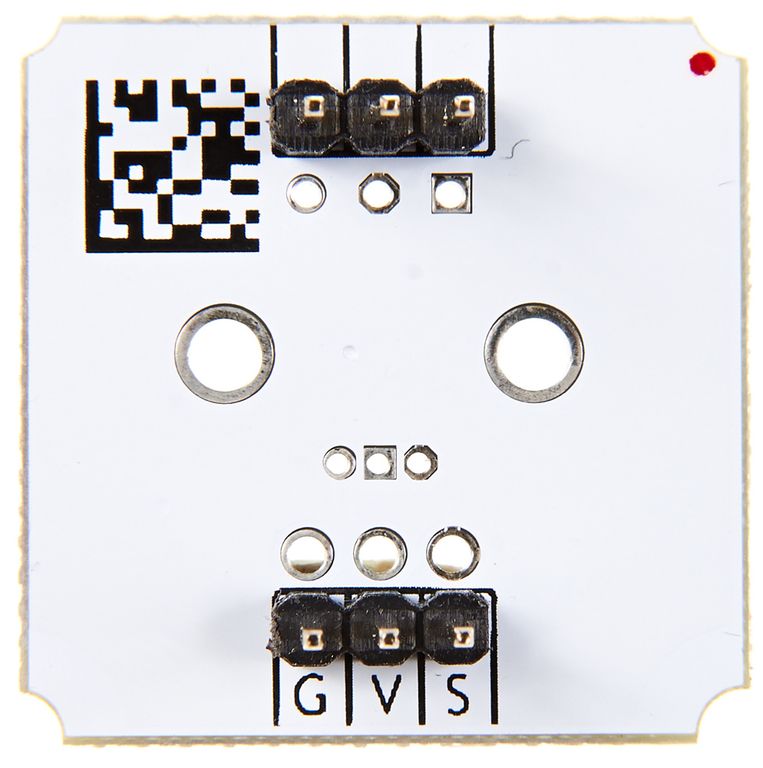

Чтобы полностью избавиться от проводов, возьмите Troyka Slot Shield — для надёжной фиксации на шилде мы добавили модулю второй комплект ножек.

Также модуль физически совместим с breadboard’ом.

Характеристики

• Диапазон измеряемой температуры: −40…+125 °C


• Точность: ±1 °C при температуре 25 °C, ±3 °C на всём диапазоне измерения.


• Напряжение питания: от 2,7 В до 5,5 В


• Потребляемый ток: 50 мкА


• Габариты: 25,4×25,4 мм

Документация

• Руководство по использованию, примеры и документация


• Что такое Troyka-модули?


• Даташит на TMP36
