Конус тактильный без штифта, с двусторонней вставкой, комбинированный, D35x5, H5 мм, AiSI304/PL, желт (преодолимое, непреодолимое препятствие)

Новые усовершенствованные модели комбинированных индикаторов, изготовленные из высококачественной нержавеющей стали AISI304 и двусторонних вставок из полистирола, отличаются высокими антикоррозионными, а так же противоскользящими свойствами. Обладают высокой прочностью и эстетичностью исполнения. Абсолютно не восприимчивы к агрессивным природным воздействиям, поэтому отлично подходят для укладки вне помещений. Являются достойной заменой тактильной плитки. Индикаторами в виде усечённых конусов обозначают зоны внимания и наличие преград на пути следования для людей с ограничениями зрения.

Индикаторы полностью соответствуют ГОСТ Р 52875-2018, а именно:

п.4.1.2 Поверхность ТНУ должна обладать противоскользящими свойствами, сохраняющимися при движении в любых направлениях, иметь определенный тип рифления.

п.4.1.4 Все ТНУ, независимо от назначения, используемого материала и технологии обустройства, для обеспечения возможности их идентификации слабовидящими людьми должны быть желтого цвета при обустройстве на темной поверхности или черного цвета при обустройстве на светлой поверхности.

п.4.3.1 Высоту рифов для наружных предупреждающих ТНУ принимают равной 5 мм.

Тактильные индикаторы от компании Вертикаль не имеют аналогов, производятся как из нержавеющей стали, так и из высококачественного алюминиевого сплава

Изделие представляет собой наземный тактильный указатель в виде усечённого конуса. Конструктивно тактильный индикатор (изделие) представляет собой сборку 2-х изделий: металлический корпус и полимерную рифлённую вставку. Для обеспечения контрастного эффекта, индикатор имеет полимерную вставку жёлтого цвета. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Для обеспечения высоких эксплуатационных характеристик, корпус изготовлен из нержавеющей стали AISI304, а материал изготовления вставки — прочный полистирол.

Для обеспечения надежного крепления, в поверхности нижней части индикатора имеется отверстие, диаметром не менее 5 мм. Монтаж индикатора возможен при помощи специального клея FixVert-S на подготовленной, очищенной поверхности или посредством самореза.

Технические характеристики:

• Материал изготовления корпуса – сталь AISI304




• Материал изготовления вставки – полистирол




• Цвет материала вставки – RAL 1018




• Цвет корпуса – натуральный для стали

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы расчета.

Размер (ВxШxГ): 5x35x35 мм
Вес, кг: 0.022

Материал: нержавеющая сталь, полистирол
Цвет: желтый

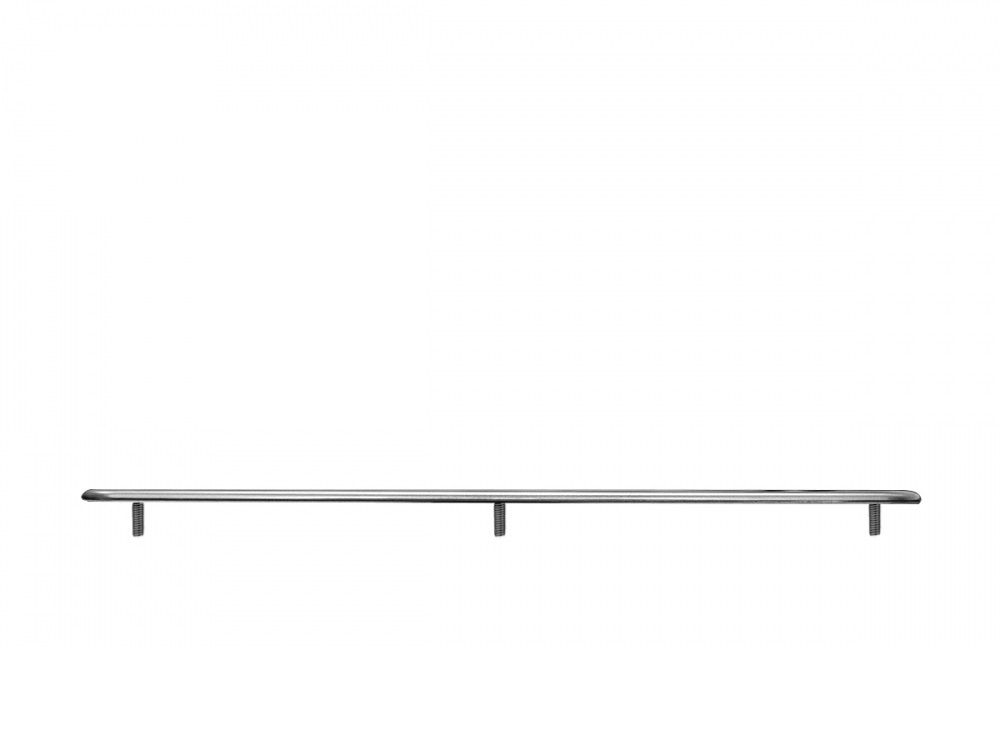

Полоса тактильная со вставкой, со штифтом, комб, 300x35x19, H4 мм, I-15 мм, AISI304/PL, черный (направление движения, зона получения услуг)

Новые усовершенствованные модели комбинированных индикаторов, изготовленные из высококачественной нержавеющей стали AISI304 и двусторонних вставок из грязеотталкивающего пластика, отличаются высокими антикоррозионными свойствами, высокой прочностью и эстетичностью исполнения. Абсолютно не восприимчивы к агрессивным природным воздействиям, поэтому отлично подходят для укладки как внутри, так и снаружи помещений.

Изделие представляет собой наземный тактильный указатель в форме полосы определенных размеров. Конструктивно тактильный индикатор представляет собой сборку 2-х изделий: металлический корпус и контрастную вставку. Сечение изделия в продольной и поперечной части имеет форму равнобедренной трапеции. Угол стороны к основанию равен 45 гр.

Для обеспечения высоких эксплуатационных характеристик, корпус изготовлен из нержавеющей стали AISI304. Для обеспечения контрастности индикатора для слабовидящих людей индикатор имеет вставку из полистирола черного цвета (RAL 9004).

Для обеспечения надежного крепления на поверхности в нижней части индикатора имеются штифты, которые конструктивно объединены с индикатором и не имеют видимых швов и соединений.

Внимание! Данные индикаторы не следует применять в местах использования транспорта (проезжая часть, терминал аэропорта, места передвижения спецтехники).

Технические особенности:

Материал изготовления корпуса – нержавеющая сталь AISI304

Твердость материала вставки — 95 ед. по Шору по таблице А

Цвет материала вставки – черный

Цвет корпуса – натуральный для стали

Ширина индикатора – 35 мм

Длина индикатора – 300 мм

Высота плоскости от поверхности – 4 мм (фаска 45 гр.)

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы расчета.

Тактильный индикатор (конус) AISI304 D25мм (25 х 15 х 5 мм) - без штифта является важным элементом для обеспечения безопасности и удобства навигации для людей с ограниченными возможностями зрения. Этот индикатор изготовлен из высококачественной нержавеющей стали AISI304, что гарантирует его долговечность и устойчивость к интенсивным механическим воздействиям.

Основные характеристики:

• Материал: Нержавеющая сталь AISI304.
• Диаметр: 25 мм.
• Размеры: 25 х 15 х 5 мм.
• Тип монтажа: Приклеивание с последующим закреплением при помощи клеевых составов.
• Поверхность: Обладает противоскользящими свойствами согласно ГОСТ Р 52875-2018 (п. 4.1.2).

Особенности:

• Цельнолитое изделие: Обеспечивает высокую прочность и долговечность.
• Повышенная износостойкость: Соответствует требованиям ГОСТ Р 52875-2018 (п. 5.2).
• Тип индикатора: Относится к предупреждающим указателям, что делает его идеальным для установки перед лестницами, входными группами, на крае платформы, в местах изменения прямого маршрута, на пешеходных переходах и других социальных объектах.

Преимущества:

• Соответствие ГОСТ Р 52875-2018: Гарантирует высокое качество и надежность.
• Универсальность: Может использоваться как на улице, так и внутри помещений.
• Эстетика: Современный дизайн и высокая функциональность.

Тактильный индикатор (конус) AISI304 D25мм (25 х 15 х 5 мм) - без штифта является незаменимым элементом для создания безопасной и удобной среды для людей с ограниченными возможностями зрения. Его надежность и долговечность делают его идеальным выбором для различных социальных объектов и общественных мест.

Конус тактильный без штифта, из нержавеющей стали, D35x5 мм, H5 мм, AISI316 (преодолимое препятствие, непреодолимое препятствие)

Изделие представляет собой наземный тактильный указатель в форме усеченного конуса. Для обеспечения высоких эксплуатационных характеристик выполнен из нержавеющей стали. Для обеспечения эстетичного вида верхние части индикатора отполированы до зеркального состояния.

Требования к конструкции изделия

Наземный тактильный указатель должен быть выполнен в форме усеченного конуса. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости конуса должны быть расположены выступы высотой не менее 1 мм. Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь прямые грани. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов. Для обеспечения качественного крепления индикатора к поверхности, при помощи эпоксидных клеев, индикатор должен иметь в нижней части углубление в форме многолучевой звезды с большим количеством прямых граней предназначенное для нанесения клея, обеспечивающее толщину клеевого шва не менее 2 мм, при этом края по периметру индикатора прижимаются плотно к поверхности.

Требования к геометрическим размерам

С целью более практичного расположения индикаторов на запланированном участке диаметр тактильного указателя должен быть не менее 35мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 4мм.

Размер (ВxШxГ): 4x35x35 мм
Вес, кг: 0.031

Материал: AISI316

Полоса тактильная со вставкой, без штифта, комб, 300x35x4, H4 мм, I-0 мм, AISI304/PL, желтый (направление движения, зона получения услуг)

Новые усовершенствованные модели комбинированных индикаторов, изготовленные из высококачественной нержавеющей стали AISI304 и двусторонних вставок из грязеотталкивающего пластика, отличаются высокими антикоррозионными свойствами, высокой прочностью и эстетичностью исполнения. Абсолютно не восприимчивы к агрессивным природным воздействиям, поэтому отлично подходят для укладки как внутри, так и снаружи помещений.

Изделие представляет собой наземный тактильный указатель в форме полосы определенных размеров. Конструктивно тактильный индикатор (изделие) представляет собой сборку 2-х изделий: металлический корпус и контрастную полимерную вставку. Сечение изделия в продольной и поперечной части имеет форму равнобедренной трапеции. Угол стороны к основанию равен 45 гр.

Для обеспечения высоких эксплуатационных характеристик, корпус изготовлен из нержавеющей стали AISI304, а материал изготовления вставки — грезеотталкивающий пластик. Для обеспечения контрастности индикатора для слабовидящих людей индикатор имеет противоскользящую вставку жёлтого цвета (RAL1018).

Внимание! Данные индикаторы не следует применять в местах использования транспорта (проезжая часть, терминал аэропорта, места передвижения спецтехники).

Технические особенности:

Материал изготовления корпуса – нержавеющая сталь AISI304

Материал изготовления вставки – грязеотталкивающий пластик

Твердость материала вставки — 95 ед. по Шору по таблице А

Цвет материала вставки – желтый

Цвет корпуса – натуральный для стали

Ширина индикатора – 35 мм

Длина индикатора – 300 мм

Высота плоскости от поверхности – 4 мм (фаска 45 гр.)

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы расчета.

Тактильный индикатор из нержавеющей стали КТ 02 (S304) l-0. 35 x 5мм

Изделие представляет собой наземный тактильный указатель в форме усеченного конуса. Для обеспечения высоких эксплуатационных характеристик выполнен из нержавеющей стали. Для обеспечения эстетичного вида верхние части индикатора отполированы до зеркального состояния.

Требования к материалам

В виду оборудования тактильными индикаторами объектов общественного пользования изделие должно быть выполнено в антивандальном исполнении из нержавеющей стали AISI 304(08Х18Н10).

Требования к конструкции изделия

Наземный тактильный указатель должен быть выполнен в форме усеченного конуса. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости конуса должны быть расположены выступы высотой не менее 1 мм.  Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь прямые грани. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов.

Требования к геометрическим размерам

С целью более практичного расположения индикаторов на запланированном участке диаметр тактильного указателя должен быть не менее 35мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 4мм.

Размер (ВxШxГ): 4x35x35 мм
Вес, кг: 0.0308

Материал: AISI 304
