GPS/GLONASS приёмник v2 (Troyka-модуль)

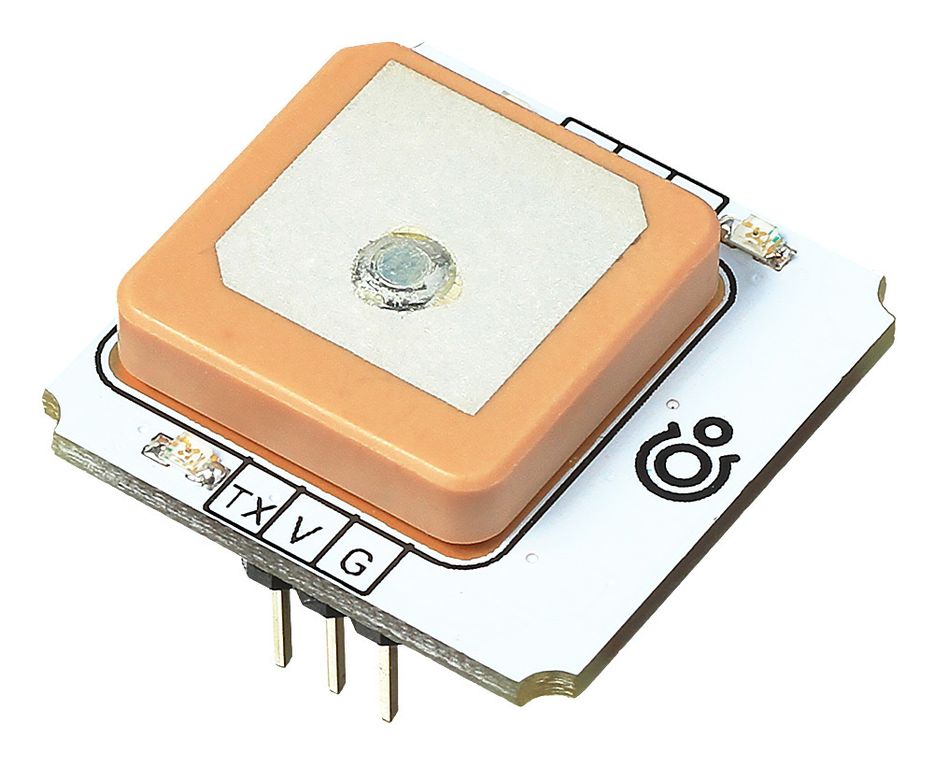

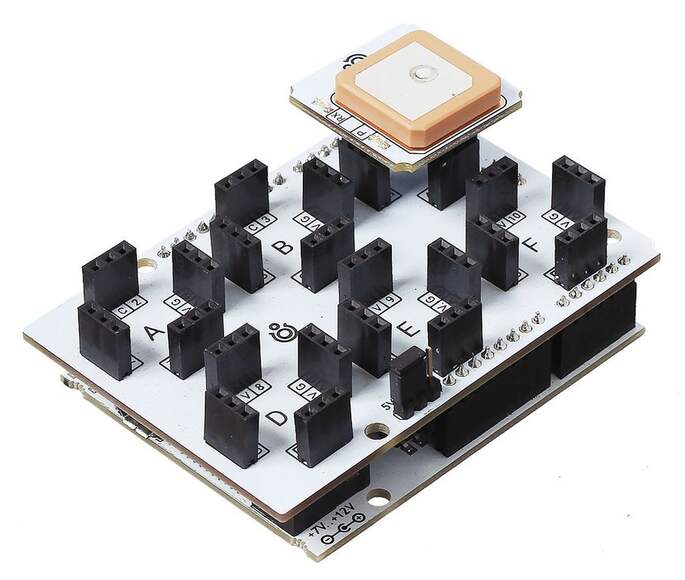

Модуль со встроенной антенной на керамической подложке получает данные с навигационных спутников GPS/GLONASS и станет подходящей основой для фитнес-трекера, сервера точного времени или полноценного навигатора под управлением Arduino, Iskra JS или Raspberry Pi.

Если вам нужно допонительно усилить приём сигнала — обратите внимание на приёмник GPS/GLONASS с выносной активной антенной.

Отличия GPS-модуля v2 от v1

В новой версии GPS-модуля поменялась начинка: теперь обработкой сигнала навигационных систем рулит чип Neoway G7, а не MediaTek MT3333. У него по умолчанию установлена скорость передачи информации 9600 бод, поэтому вам не нужно будет каждый раз выставлять её, чтобы корректно работать с библиотекой SoftwareSerial.

Начинка

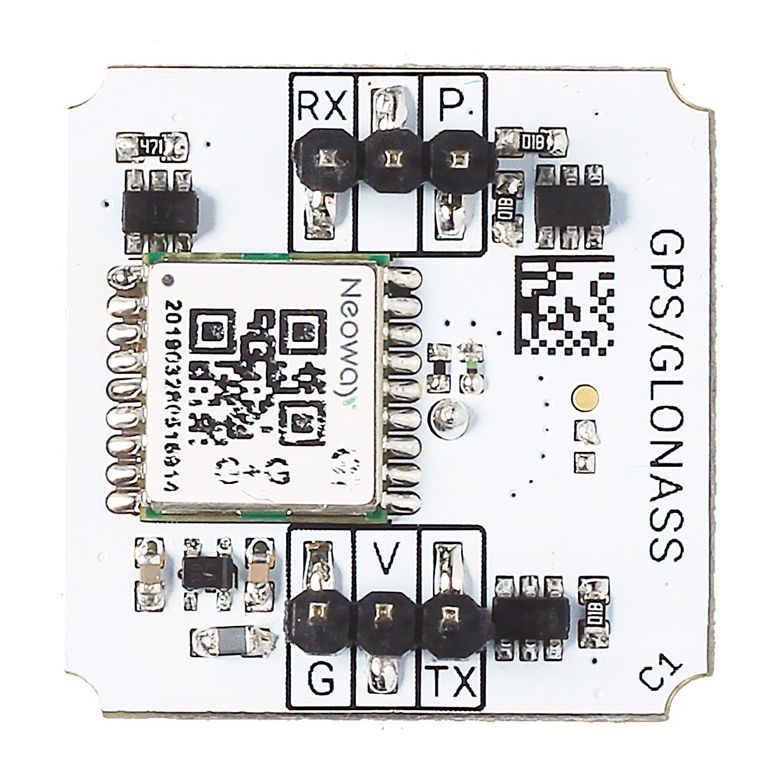

Процессор Neoway G7 рассчитывает широту и долготу, высоту над уровнем моря, местное время, скорость перемещения и передаёт их на управляющую плату по UART со скоростью 9600 бод. Точность позициноирования позволяет определить координаты с погрешностью до 3 метров и скорость движения с погрешностью до 0,1 м/с.

Процессор совместим с навигационными системами GPS, GLONASS и BeiDou и отличается низким энергопотреблением: до 25 мА в рабочем режиме и 20 мкА в режиме сна.

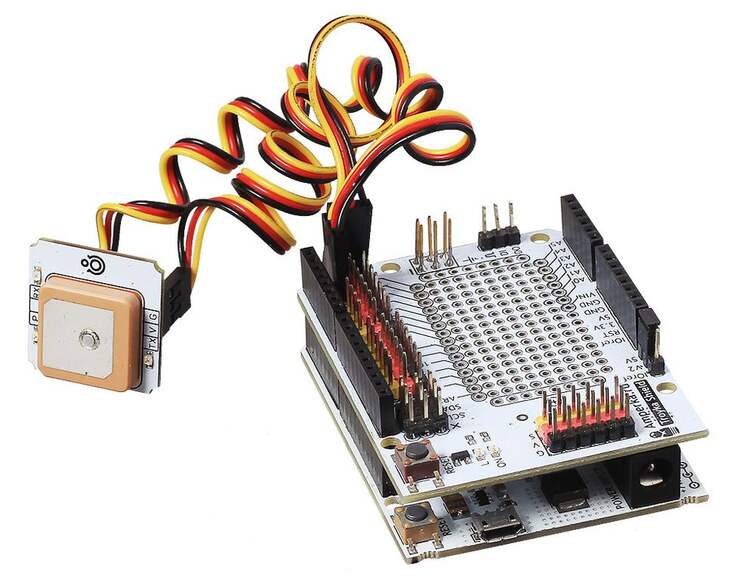

Подключение

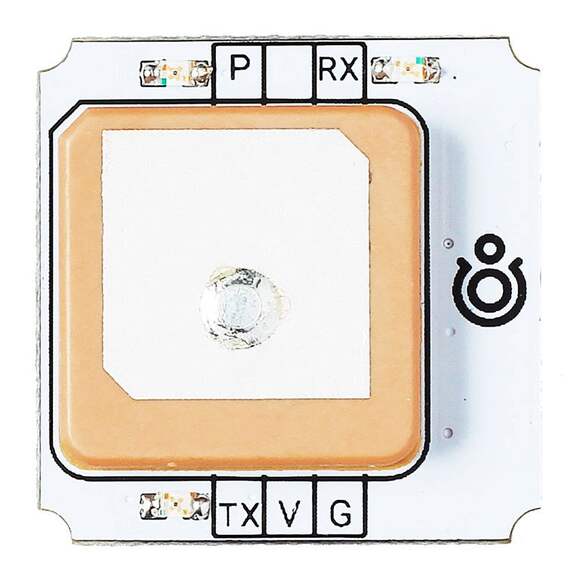

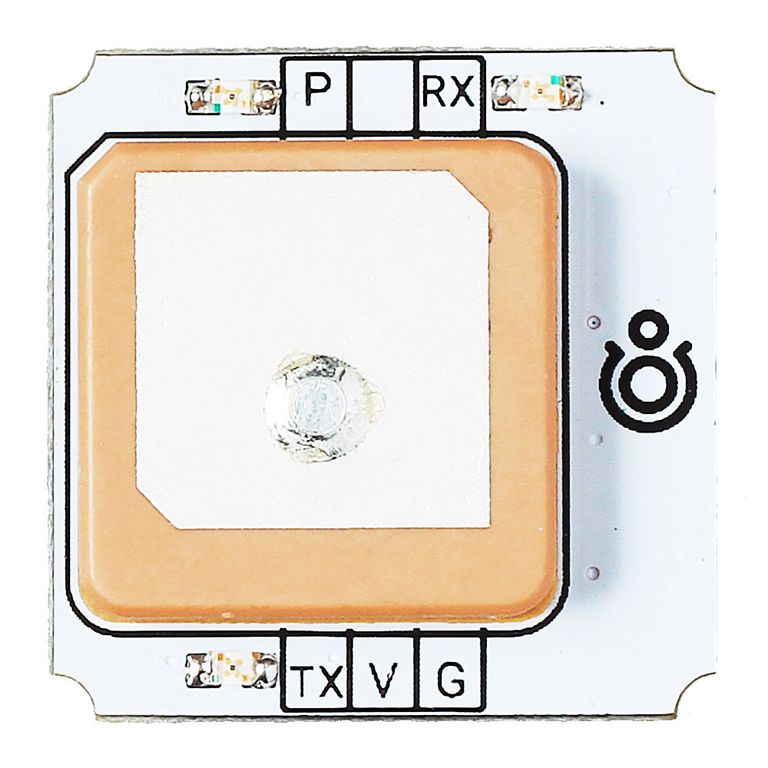

На модуле выведены две группы Troyka-контактов.

Нижняя группа

• Сигнальный (TX) — цифровой выход GPS-модуля. Подключите к пину RX микроконтроллера.


• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — соедините с землёй микроконтроллера.

Верхняя группа

• Сигнальный (RX) — цифровой вход GPS-модуля. Подключите к пину TX микроконтроллера.


• Сигнальный (P) — пин синхронизации GPS-модуля. Подключите к цифровому пину микроконтроллера.

На модуле предусмотрены индикаторы передачи данных по UART и индикатор получения спутникового сигнала.

Комплектация

• 1× Плата-модуль GPS/GLONASS


• 2× Трёхпроводной шлейф

Характеристики

• Чипсет: Neoway G7


• Навигационные системы: GPS, GLONASS, BeiDou


• Рабочие частоты:



  • GPS L1: 1575,42 МГц


  • GLONASS L1: 1602,5625 МГц


  • BDS L1: 1561,098 МГц






• Протоколы передачи данных: NMEA, RTCM


• Скорость передачи данных по умолчанию: 9600 бод


• Размеры антенны: 18×18 мм


• Поляризация: RHCP (правая круговая поляризация)


• Погрешность позиционирования: менее 3 м


• Горячий старт: 1 с


• Холодный старт: 28 с


• Напряжение питания: 3,3–5 В


• Потребляемый ток: до 25 мА


• Габариты: 25,4×25,4 мм
