Описание товара Видеоокуляр Микромед Эврика 2.0 MP
Видеоокуляр Микромед Эврика 2.0 MP
Видеоокуляр Микромед Эврика 2.0 MP – это компактная цифровая камера, разработанная специально для использования с микроскопами. Видеоокуляр с сенсором высокого разрешения (максимальное разрешение 1920х1080 пикс) передает изображение на компьютер через высокоскоростной порт USB.
Камера позволяет в режиме реального времени наблюдать чёткую и яркую картинку c детальной прорисовкой объекта. Также система позволяет сохранять фото- и видеокадры, не отвлекаясь от наблюдений.

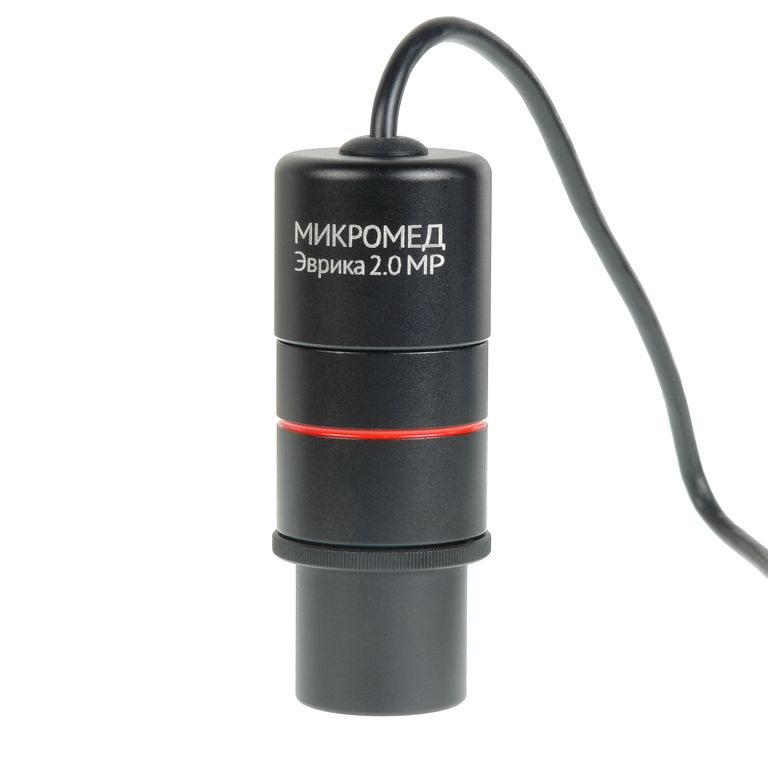

Объектив камеры со съемным адаптером наружным диаметром 23.2 мм вставляется в окулярный тубус микроскопа вместо оптического окуляра монокулярного (или бинокулярного) микроскопа, или в дополнительный визуальный канал тринокулярного микроскопа.

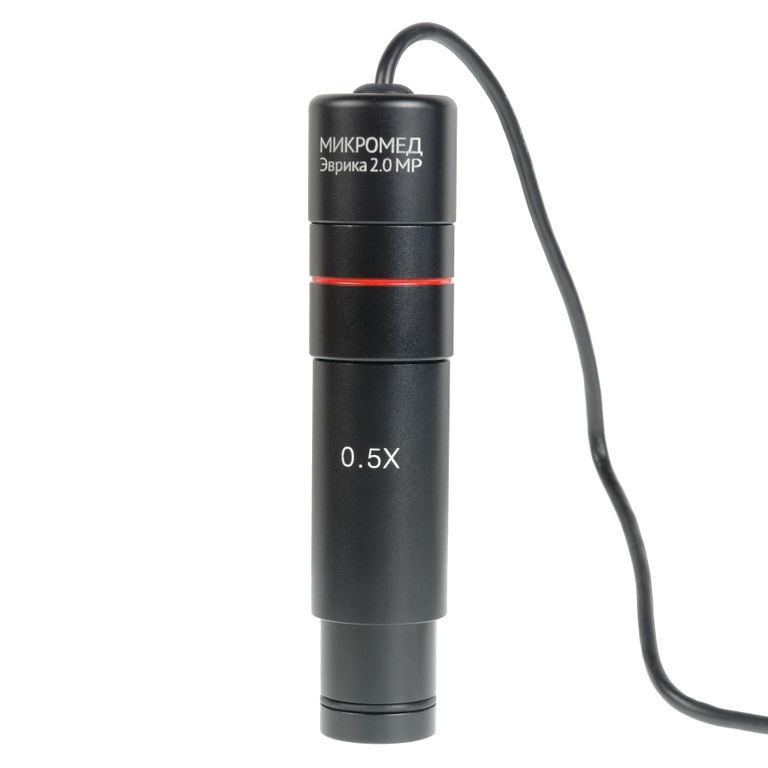

Комплектная оптическая насадка 0.5х служит для увеличения угла обзора и,с оответственно, изменения масштаба изображения. При необходимости устанавливается на камеру вместо адаптера. Устройство совместимо с большинством микроскопов Микромед и других производителей.
Цифровая камера не требует дополнительной настройки после установки, поэтому закреплять видеоокуляр или менять насадку можно даже во время проведения работ.
Подключение камеры к компьютеру осуществляется через порт USB.
Программное обеспечение Micromed View поставляется совместно с видеоокуляром и позволяет с помощью компьютера просматривать, записывать и редактировать полученные изображения и видео.
Программное обеспечение включает в себя инструменты для калибровки камеры на конкретном микроскопе, записи и организации хранения изображений и видео, различных линейных измерений, создания отчетов.
Позволяет корректировать баланс белого и параметры экспозиции в процессе работы. В случае необходимости автоматически или вручную изменяются такие параметры изображения как яркость, контраст и насыщенность цветов.
Особенности
Цветной сенсор с максимальным разрешением 1920х1080 формата 1/2.7"
Размер пикселя 3.0x3.0 мкм
Чувствительность 3300 мВ/люкс-сек
Посадочный диаметр 23,2 мм
Оптическая насадка 0.5х
Видео 30 кадров/сек при максимальном разрешении
Программное обеспечение Micromed View
Формат записи файлов видео *.wmv, *.mp4, изображение *.jpg, *.png
Расчёт поля зрения и разрешения камеры для микроскопов Эврика 2.0 MP
Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой: F≈ L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.
Так для видеоокуляра Эврика 2.0 MP c размерами матрицы 5.8 мм(Н) х 4 мм(V), микроскопа c объективом 40х и адаптером c увеличением 0.5х, поле зрения составит 0.3 мм х 0.2 мм:
F(Н)≈5.8/(40*0.5)≈ 0.3 мм, F(Н)≈ 4/(40*0.5)≈ 0.2 мм
Таким же образом по формуле можно оценить разрешение, где вместо размера матрица подставляется размер пикселя:
F(рх)= 3.0/(40*0.5)=0.15 мкм/пиксель

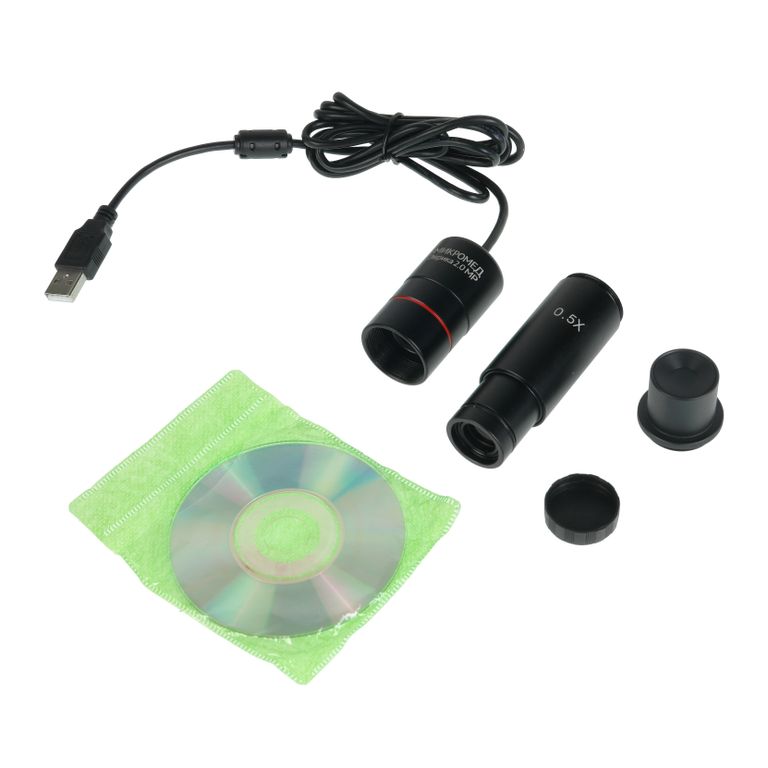

Комплектация
- Видеоокуляр Микромед Эврика 2.0 MP с кабелем USB и адаптером 23.2мм
- Оптическая насадка 0.5х
- Компакт диск с программным обеспечением
- Руководство по эксплуатации и гарантийный талон
Характеристики
Модель |
Эврика 2.0 МР |
Посадочный диаметр |
23.2 мм |
Формат сенсора |
1/2.7” |
Размер пикселя |
3.0 х 3.0 мкм |
Максимальное разрешение |
1936x1096 (5.8х4 мм) |
АЦП |
10 бит |
Частота кадров в секунду / разрешение
|
30 / 1920x1080
60 / 1280x720
120 / 640х480 |
Динамический диапазон |
70 дБ |
Чувствительность |
3300 мВ/люкс-сек |
Отношение сигнал/шум |
39 дБ |
Режим развертки |
прогрессивная развертка |
Тип затвора |
электронный вращающийся затвор (ERS) |
Напряжение на входе |
Аналоговый сигнал 3,3В
Цифровой сигнал 1,2В |
Потребляемая мощность |
85мВт |
Интерфейс подключения |
USB |
Рабочая температура |
-30°С…+85°С |
Программное обеспечение |
Micromed View |
Формат файлов |
видео *.wmv, *.mp4, изображение *.jpg, *.png |
Размер упаковки |
19х17х6 см |
Вес с упаковкой |
220 г |
