Описание товара

Комплект электронных плакатов «Мехатроника», 104 модуля

Комплект учебно-наглядных пособий по мехатронике включает в себя тщательно проработанный и структурированный графический материал по всему курсу данной дисциплины (81 тема, 104 графических модуля). Дидактические материалы содержат рисунки, схемы, определения и таблицы по мехатронике и предназначены для демонстрации преподавателем на лекциях. В разработке пособий принимают участие профессора и доценты Южно-Уральского государственного университета, педагогических вузов, а также педагоги-практики с многолетним стажем преподавания. Все иллюстрации выполнены профессиональными художниками.

Диск предназначен для демонстрации преподавателем дидактического материала на занятиях по мехатронике с использованием интерактивной доски, мультимедийного проектора и прочих компьютерных демонстрационных комплексов. В отличие от обычных электронных учебников для самостоятельного изучения, данные презентации по мехатронике разработаны специально для показа рисунков, схем, таблиц на лекциях. Удобная программная оболочка имеет оглавление, позволяющее просмотреть необходимый плакат. Предусмотрена защита плакатов от несанкционированного копирования. В помощь преподавателю для подготовки к занятиям прилагается печатное пособие.

Перечень электронных плакатов по мехатронике:

Раздел 1. Мехатроника

1. Понятие мехатроники

2. Мехатронные модули

3. Примеры мехатронных систем

Раздел 2. Электромеханические устройства

4. Двигатель постоянного тока

5. Преобразование энергии в электродвигателе

6. Способы возбуждения машин постоянного тока

7. Энергетическая диаграмма и КПД двигателя постоянного тока

8. Схема пуска двигателя параллельного тока

9. Регулирование частоты вращения двигателей постоянного тока

10. Тормозные режимы работы двигателя постоянного тока

11. Асинхронный двигатель

12. Энергетическая диаграмма асинхронного двигателя

13. Режимы работы асинхронной машины

14. Асинхронный двигатель с короткозамкнутым ротором

15. Регулирование частоты вращения асинхронного двигателя

16. Тормозные режимы работы асинхронного двигателя

17. Синхронный двигатель

18. Регулирование частоты вращения синхронного двигателя

19. Вентильный двигатель

20. Шаговый двигатель

21. Способы управления шаговым двигателем

Раздел 3. Автоматизация

22. Основные логические операции

23. Основные законы алгебры логики

24. Автоматизация точного останова механизмов

25. Системы локального и распределенного ввода -вывода

26. Структура простейшей системы автоматизации

27. Электрическая проводная среда передачи (передача по стандарту Е1Л RS485)

28. Оптическая среда передачи. Конструкции волоконно -оптических кабелей

29. Программируемые логические контроллеры (ПЛ К)

30. Алгоритм рабочего цикла ПЛК

31. Конструктивное исполнение ПЛК

32. Входные и выходные соединения ПЛК

33. Обзор программируемых логических контроллеров

34. ПЛК SIMATIC S7-1200. Технические характеристики ПЛК

35. Конструкция ПЛК SIMATIC S7-1200

36. Языки программирования в STEP 7

37. Программирование таймеров

38. Программирование счетчиков

39. Промышленные сети

40. Сенсорные мониторы

41. Примеры систем автоматизации

Раздел 4. Датчики

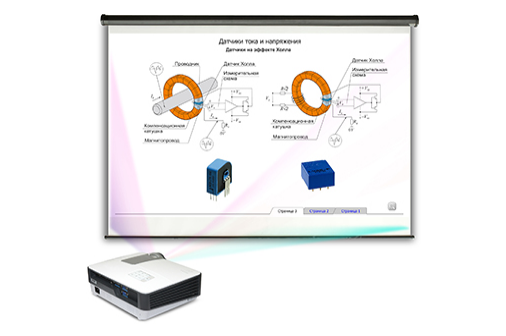

42. Датчики тока и напряжения

43. Датчики температуры

44. Датчики магнитного поля

45. Датчиков освещенности и цвета

46. Бесконтактные конечные выключатели

47. Измерители приближения и перемещения

48. Датчики линейных перемещений

49. Датчики частоты вращения

50. Датчики углового положения

Раздел 5. Пневмопривод и пневматика

51. Фильтр влагоотделитель с автоматическим отводом конденсата

52. Клапан редукционный трехлинейный

53. Пневмоцилиндр одностороннего действия

54. Пневматический цилиндр двустороннего действия с торможением

55. Пневматический бесштоковый цилиндр двустороннего действия с магнитной муфтой

56. Пневмоцилиндр бесштоковый ленточной конструкции

57. Пневматический захват

58. Установка пневматического цилиндра в направляющие

59. Линейный модуль

60. Установка датчика на пневмоцилиндр

61. Пневмомускул. Принцип действия

62. Поворотный шиберный пневмодвигатель

63. Поворотный пневматический привод

64. Распределитель трехлинейный пневматический с электромагнитным управлением

65. Пневмораспределитель 5/2 золотникового типа с невмоуправлением с эластичными уплотнениями в гильзе

66. Пневмораспределитель 5/2 золотникового типа с невмоуправлением с эластичными уплотнениями на золотнике

67. Пневмораспределитель 5/2 золотниково - клапанного типа с пневмоуправлением

68. Пневмораспределитель 5/2 золотниково - клапанного типа с электропневмоуправлением моностабильный

69. Пневмораспределитель 5/2 золотниково - клапанного типа с электропневмоуправлением бистабильный

70. Пневмораспределитель 5/3 золотникового типа с непрямым электромагнитным управлением

71. Дроссельное регулирование скорости исполнительного механизма

72. Диаграмма изменения давления в полостях пневмоцилиндра при дросселировании потока в линии нагнетания

73. Диаграмма изменения давления в полостях пневмоцилиндра при дросселировании потока в линии выхлопа

74. Управление скоростью пневматического цилиндра одностороннего действия

75. Пропорциональный регулятор давления клапанного типа. Конструкция и принцип действия

76. Пропорциональный клапан с управляющим пьезоэлементом

77. Пропорциональный регулятор золотникового типа

78. Распределитель с пропорциональным управлением

79. Вакуумные генераторы

80. Вакуумные захваты

81. Пневмоцилиндр для привода вакуумного захвата
