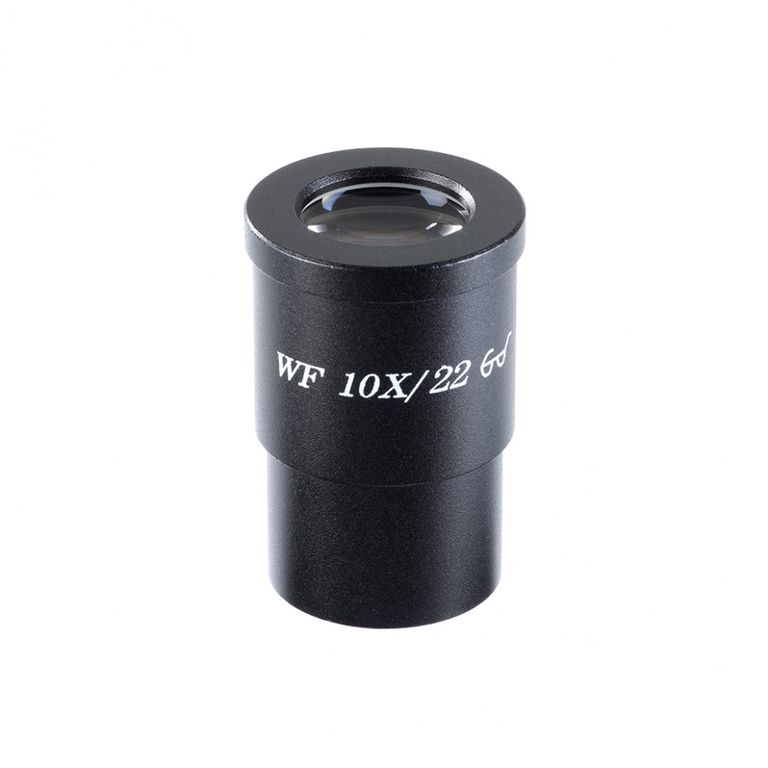

Окуляр 10х/22 со шкалой

Описание товара Окуляр 10х/22 со шкалой

Окуляр 10х/22 со шкалой

Окуляр с измерительной шкалой для микроскопов Микромед 3, Микромед 3 ЛЮМ, Микромед И, Микромед МЕТ, Микромед ПОЛАР 1, Микромед ПОЛАР 2.

• Увеличение - 10 крат


• Поле зрения - 22 мм


• Цена деления шкалы 0,1 мм


• Посадочный диаметр 30 мм

Для выполнения сравнительных оценок линейных размеров отдельных составляющих объекта может быть применен окуляр со шкалой или с сеткой.

1. Шкала установлена в плоскости полевой диафрагмы окуляра увеличением 10 крат.


2. Окуляр со шкалой устанавливается в окулярный тубус.


3. Парный ему окуляр без шкалы установить в окулярный тубус с диоптрийной подвижкой.


4. Наблюдая в окуляр со шкалой, сфокусироваться на резкое изображение шкалы, затем рукоятками грубой и точной фокусировки сфокусировать микроскоп на резкое изображение объекта.


5. Наблюдая изображение объекта вторым глазом в окуляр без шкалы, вращением кольца диоптрийной подвижки тубуса добиться резкого изображения объекта, при этом не изменять положение рукояток грубой и точной фокусировки.


6. Наблюдая изображение объекта двумя глазами, раздвинуть окулярные тубусы так, чтобы видимые поля в левом и правом тубусах наблюдались как одно, то есть установить их в соответствии глазной базой.

При такой настройке наблюдатель увидит резкое изображение объекта одновременно с резким изображением шкалы окуляре, что позволит выполнить необходимые сравнительные оценки линейных размеров структур.

Для определения размеров структур в линейной мере (в миллиметрах или микронах) необходимо воспользоваться специальной линейкой – объект-микрометром (калибровочный слайд).

1. Объект-микрометр следует положить на предметный столик вместо объекта (на прямых микроскопах шкалой вверх, на инвертированных – шкалой вниз).


2. По шкале объект-микрометра произвести градуировку шкалы окуляра для каждого объектива, с которым будут выполняться измерения. Для этого сфокусировать микроскоп на резкое изображение шкалы объект-микрометра в плоскости окуляра и развернуть окуляр в тубусе, установив штрихи обеих шкал параллельно.


3. Определить, сколько делений объект-микрометра укладывается в шкале окуляра (при объективах среднего и большого увеличения) или сколько делений шкалы окуляра занимает весь объект-микрометр (при объективах малого увеличения).

Вычислить цену деления шкалы окуляра при работе с каждым объективом по формуле:

Е=ТL/A, где

E - цена деления шкалы окуляра;

L – число делений объект-микрометра;

Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;

А – число делений шкалы окуляра.

Полученные данные рекомендуется записать в таблицу

Производитель: Микромед
