Комплект учебно-лабораторного оборудования "Возобновляемые источники энергии" (ручная версия)

Описание товара

Комплект учебно-лабораторного оборудования "Возобновляемые источники энергии" (ручная версия)

Лабораторный стенд "Возобновляемые источники энергии" предназначен для изучения теоретических основ и проведения практических занятий по теме генерации электроэнергии из возобновляемых источников. Стенд позволяет проводить измерения физических величин в процессах преобразования движения воздуха и светового излучения в электроэнергию. Стенд позволяет получать характеристики статических и динамических процессов генерируемой энергии при различных параметрах источников. Установка позволяет управлять скоростью воздушного потока и уровнем освещенности солнечной панели и измерять их, измерять температуру как воздушного потока, так и солнечной панели, получать значения вырабатываемого напряжения и тока при различных нагрузках.

Лабораторный стенд "Возобновляемые источники энергии" может применяться в образовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлениям: "Устройство и функционирование систем автономного электроснабжения", "Использование альтернативных источников энергии".

Комплект учебно-лабораторного оборудования "Возобновляемые источники энергии" представляет собой стенд модульного настольного исполнения. Лабораторная установка состоит из блока управления и нагрузок, источника ветровой энергии с моделью ветрогенератора и датчиком анемометра, источника световой энергии и фотоэлектрической панели. Источники как ветровой, так и световой энергии имеют плавную регулировку отдаваемой мощности.

Базовая комплектация:

Дополнительная комплектация:

Лабораторный стол с двумя выдвижными ящиками                 1

Комплект поставки:

1. Лабораторный стенд "Возобновляемые источники энергии".


2. Комплект соединительных проводов и кабелей.


3. Паспорт изделия.


4. Руководство по эксплуатации.


5. Методические рекомендации по выполнению лабораторных работ.

Технические характеристики (энерго-габаритные):

• Габариты:

- блок управления и нагрузок: 500 х 300 х 160 мм;
- блок источник ветровой энергии с моделью ветрогенератора и датчиком анемометра: 500 х 400 х 600 мм;
- блок источник световой энергии: 400 х 400 х 400 мм;
- фотоэлектрическая панель: 400 х 400 х 320 мм.

• Масса: не более 30 кг.


• Электропитание: 220 В, 50 Гц.


• Потребляемая мощность: не более 600 Вт.

Состав (основного изделия):

Комплект блоков установки

• Блок управления и нагрузок:

- блок управления вентилятором и прожектором;
- анемометр;
- блок физических параметров солнечной панели и ветряка;
- блок индикации параметров генерируемой энергии;
- блок нагрузок.

• Блок источника ветровой энергии с моделью ветрогенератора и датчиком анемометра.


• Блок источника световой энергии.


• Фотоэлектрическая панель.

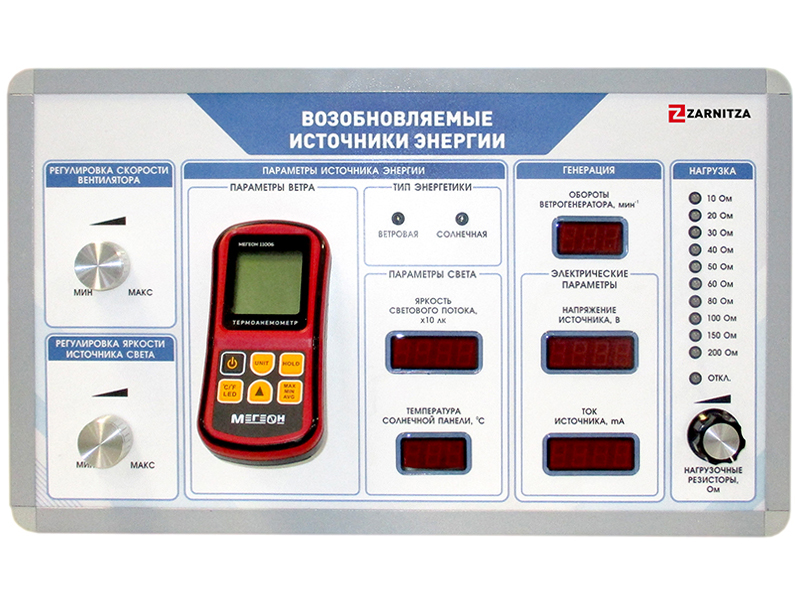

Блок управления и нагрузок содержит следующие функциональные блоки:

• Блок управления вентилятором и прожектором.


• Анемометр.


• Блок физических параметров солнечной панели и ветряка.


• Блок индикации параметров генерируемой энергии.


• Блок нагрузок.

Учебно-методическое пособие по проведению лабораторных работ:

1. Измерение вырабатываемой энергии в зависимости от скорости воздушного потока.


2. Измерение вырабатываемой энергии в зависимости от угла наклона плоскости ветроколеса относительно направления воздушного потока.


3. Измерение вырабатываемой энергии в зависимости от угла поворота плоскости лопастей генератора относительно направления воздушного потока.


4. Влияние величины подключаемой нагрузки на баланс выработки и потребления ветровой электроэнергии.


5. Исследование основных режимов работы солнечной фотоэлектрической системы электроснабжения в зависимости от интенсивности падающего излучения.


6. Исследование характеристик солнечной батареи при разных значениях сопротивления нагрузки и освещенности.


7. Исследование зависимости выходного напряжения солнечной батареи от температуры при разных значениях сопротивления нагрузки.


8. Исследование зависимости выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света при разных параметрах нагрузки.
