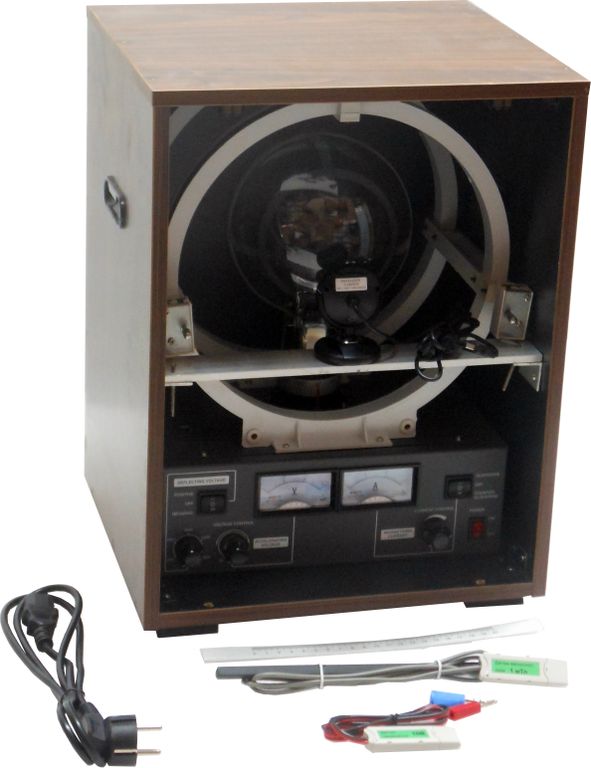

Лабораторный стенд "Определение удельного заряда электрона"

Описание товара Лабораторный стенд "Определение удельного заряда электрона"

Лабораторный стенд "Определение удельного заряда электрона"

Установка предназначена для изучения движения электрона в однородном магнитном поле, изучения источника электронов с термоэмиссионным катодом, определения удельного заряда электрона.

В состав лабораторной установки входят:
- Сферическая лампа с источником электронного пучка - 1 шт.
- Катушка Гельмгольца - 2 шт.
- Блок питания источника электронов и
  катушек Гельмгольца - 1 шт.
- Светозащитный поворотный экран - 1 шт.
- Цифровой датчик магнитного поля - 1 шт.
- Цифровой датчик напряжения - 1 шт.
- Веб-камера - 1 шт.
- Программное обеспечение.

Основным элементом установки является сферическая лампа, внутри которой установлен источник электронов. Электронный пучок вызывает свечение остаточного газа в лампе, благодаря чему траектория электронов становится видимой. Лампа помещена в область однородного магнитного поля, создаваемого катушками Гельмгольца. Параметры траектории электронов зависят от их энергии и индукции магнитного поля, величины которых варьируются с помощью регулировок блока питания. Напряжение, приложенное к ускоряющему промежутку, определяет энергию электронов и измеряется цифровым датчиком напряжения. Индукция магнитного поля в катушках Гельмгольца измеряется цифровым датчиком магнитного поля. Траектория движения электронов фотографируется с помощью веб-камеры. При проведении измерений установка обеспечивается полное затемнение области распространения электронного пучка и поверхности лампы.
Программа работы с данными позволяет записывать ускоряющее напряжение и значение индукции магнитного поля, после чего приводит в соответствии с ними радиус траектории электронов. Радиус траектории электронов определяется по фотографии путем наложения на изображение окружности изменяемого радиуса и подбора положения ее центра. И установка, и программа предусматривают возможность определения масштаба съемки. Для определения удельного заряда электрона построение экспериментальных точек в программе выполняется в координатах, зависимость в которых имеет линейный характер. Прямая линия, наилучшим образом аппроксимирующая экспериментальные точки, строится на основе метода наименьших квадратов.

Основные технические характеристики:
- Габариты установки - не менее 320х410х400мм.;
- Напряжение питания установки - 220 В;
- Диаметр сферической лампы - 154 мм.;
- Энергия электронов - не более  270 эВ;
- Сила тока в катушках Гельмгольца - не более 3А;

Цифровой датчик магнитного поля:

1. Диапазон измерения: от -10 до +10 мТл.;
2. Погрешность измерений - не более 5%;
3. Время отклика - не более 0,1 сек.;
4. Напряжение питания датчиков - 5 (USB) В.

Веб-камера Defender C-2525HD или эквивалент:

1. Разрешение видео - не менее 1600х1200;
2. Матрица – не менее 2МП;
3. Подключение через USB 2.0;
4. Наличие совместимости с Windows.
