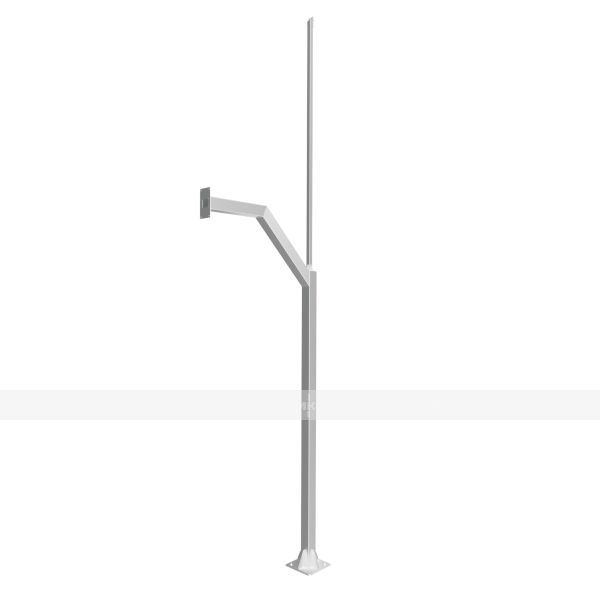

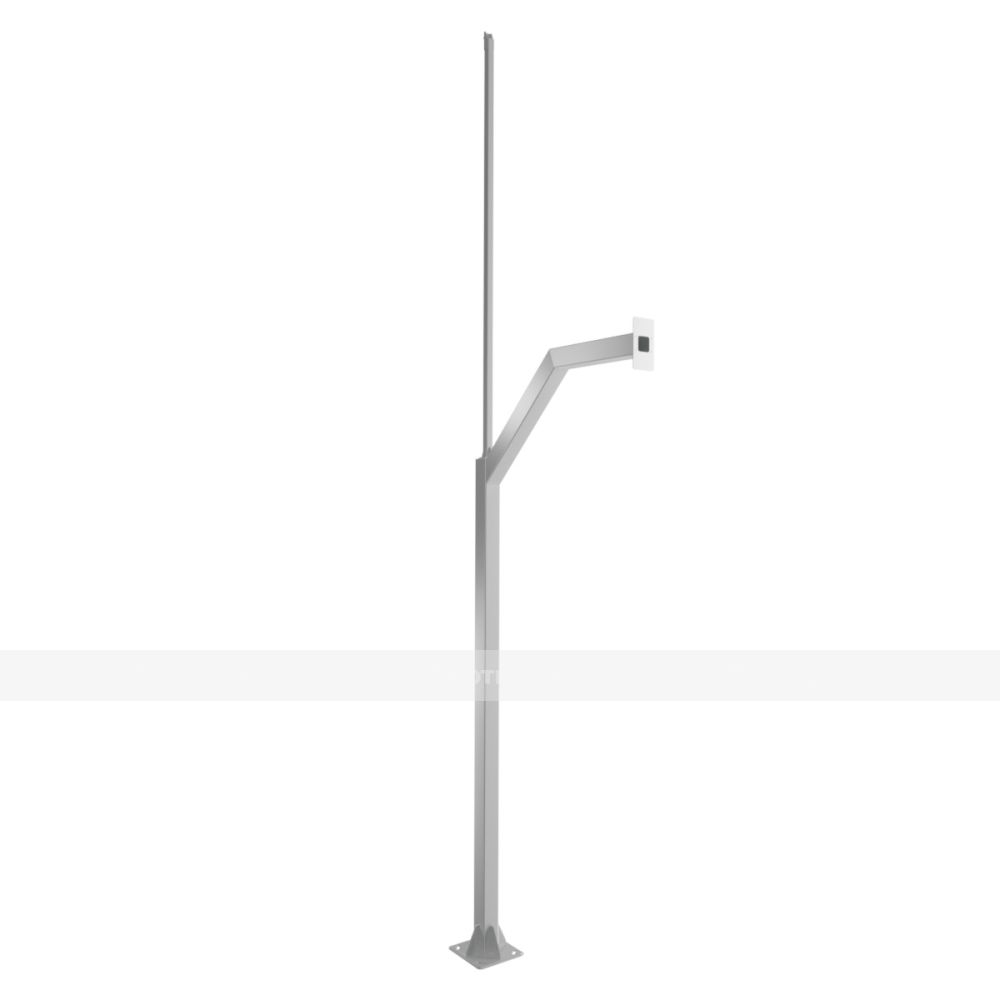

Столб для крепления звукового маяка для пешеходного перехода «ТифлоНавигатор»

Описание товара Столб для крепления звукового маяка для пешеходного перехода «ТифлоНавигатор»

Специализированный столб для крепления звукового маяка «ТифлоНавигатор» — уличная опорная металлоконструкция, разработанная для оборудования регулируемых и нерегулируемых пешеходных переходов в рамках государственной программы «Доступная среда».

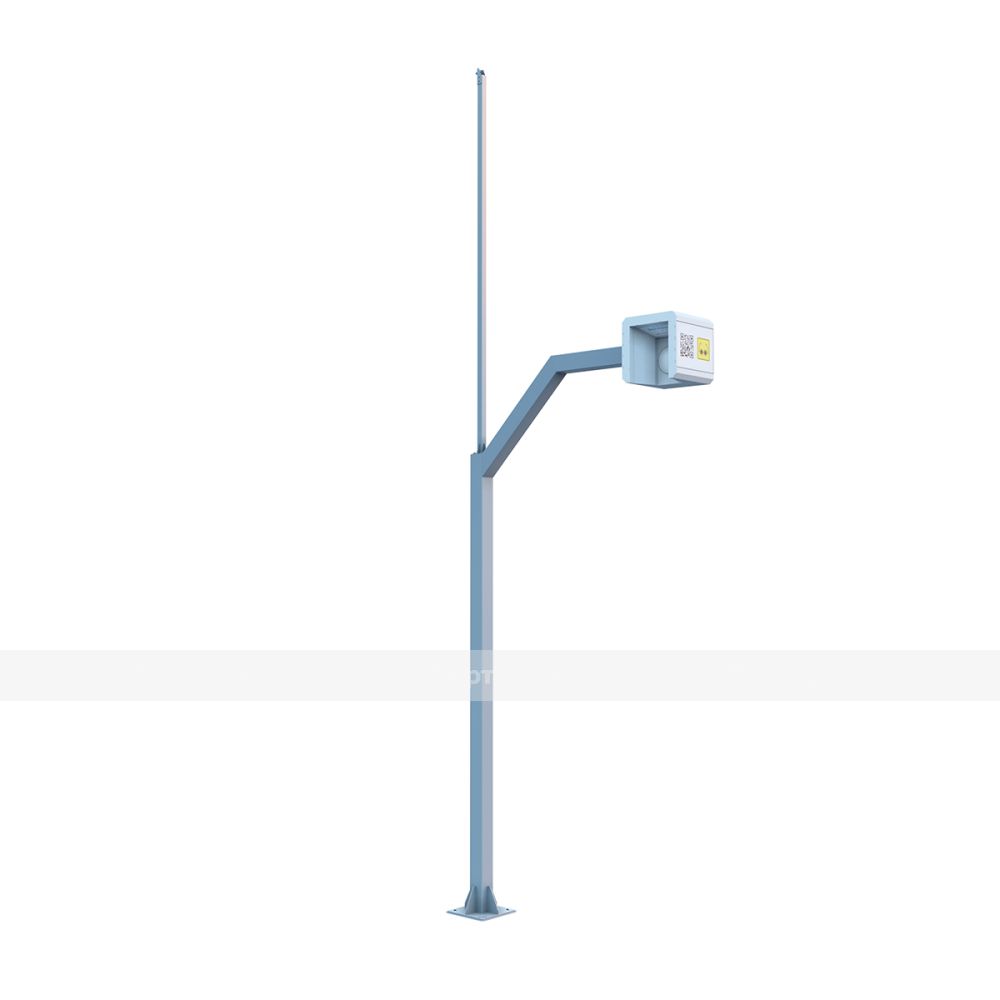

Опора предназначена для жесткого консольного монтажа уличных звуковых маяков-информаторов серии «ТифлоНавигатор» (модификации с левым или правым креплением). Конструкция обеспечивает вынос акустического модуля непосредственно в зону движения пешеходов на регламентированную нормами высоту, что гарантирует точное звуковое ориентирование и безопасный переход проезжей части незрячими и слабовидящими людьми (МГН).

Конструкция оснащена встроенным кабельным каналом для скрытого антивандального подвода коммуникаций электропитания и управления, а также верхним вертикальным элементом под установку дополнительного оборудования/антенн связи.

Конструктивные особенности и преимущества
Высокая механическая прочность: опора изготовлена из толстостенной конструкционной стали марки Ст3 с усиливающими косынками у опорного фланца, что обеспечивает стойкость к высоким ветровым нагрузкам, вибрациям от проезжающего транспорта и механическим воздействиям.
Антикоррозийная защита: внешняя поверхность защищена полимерно-порошковым покрытием серого цвета, устойчивым к ультрафиолету, дорожным противогололедным реагентам, влаге и сезонным перепадам температур от -40 °C до +50 °C.
Фланцевый монтаж на закладную деталь: установка осуществляется на предварительно забетонированную анкерную закладную группу при помощи шпилек и гаек, что обеспечивает высокую ремонтопригодность — при необходимости стойку можно демонтировать или заменить без разрушения фундаментного основания.
Скрытый кабельный ввод: внутри стойки и консольного выноса предусмотрена полость для безопасной и скрытой протяжки силовых и сигнальных кабелей к маяку, защищая их от осадков и актов вандализма.
Точная геометрия выноса: консольная балка с монтажной пластиной ориентирует звуковой излучатель маяка под оптимальным углом к направлению пешеходного потока.
Область применения
Регулируемые и нерегулируемые наземные пешеходные переходы городской дорожной сети.
Пересечения пешеходных зон с подъездными путями на привокзальных площадях, у станций метро и ТПУ.
Внутритерриториальные проезды у специализированных объектов: предприятий ВОС, реабилитационных центров, интернатов, поликлиник и больниц.
Технические характеристики
Наименование: Столб для крепления звукового маяка для пешеходного перехода «ТифлоНавигатор».
Производитель: Тифлоцентр «Вертикаль».
Артикул производителя: 50532-ST.
Серия: Премиум.
Материал стойки: конструкционная сталь Ст3.
Тип защитно-декоративного покрытия: порошковая окраска в электростатическом поле.
Цвет исполнения: серый (RAL).
Тип монтажа: фланцевый (на закладную анкерную группу в бетонный фундамент).
Габаритные размеры (В × Ш × Г): 5058 × 1333 × 310 мм.
Масса нетто: 65,0 кг.
Габариты в транспортной упаковке (В × Ш × Г): 3320 × 1360 × 330 мм.
Масса брутто: 65,5 кг.
Совместимость: уличные звуковые маяки «ТифлоНавигатор» арт. 50532-L (левый) и арт. 50532-R (правый).
Технология монтажа
В грунте подготавливается приямок габаритами не менее 500 × 500 × 500 мм (с учетом глубины промерзания грунта в регионе).
Производится монтаж кабельной гофры для ввода электропитания и установка закладного анкерного элемента строго по строительному уровню.
Приямок бетонируется. Время набора технологической прочности бетона — не менее 24–48 часов.
Столб устанавливается фланцем на шпильки закладной детали и надежно фиксируется шайбами и гайками с антикоррозийным покрытием.
Через внутренний канал стойки протягиваются коммуникационные кабели.
На монтажный фланец консоли болтовыми соединениями закрепляется звуковой маяк «ТифлоНавигатор».
